Mesin Jet
Mesin jet adalah sebuah jenis mesin pembakaran dalam menghirup udara yang sering digunakan dalam pesawat. Prinsip seluruh mesin jet pada dasarnya sama; mereka mempercepat massa (udara dan hasil pembakaran) ke satu arah dan dari hukum gerak Newton ketiga mesin akan mengalami dorongan ke arah yang berlawanan. Yang termasuk mesin jet antara lain turbojet, turbofan, rocket, ramjet, dan pump-jet.Mesin ini menghirup udara dari depan dan mengkompresinya. Udara digabungkan dengan bahan bakar, dan dibakar. Pembakaran menambah banyak peningkatan energi dari gas yang kemudian dibuang ke belakang mesin. Proses ini mirip dengan siklus empat-gerak, dengan induksi, kompresi, penyalaan, dan pembuangan terjadi secara berkelanjutan. Mesin menghasilkan dorongan karena percepatan udara yang melaluinya; gaya yang sama dan berlawanan yang dihasilkan adalah dorongan bagi mesin.
Mesin jet mengambil massa udara yang relatif sedikit dan mempercepatnya dengan jumlah yang besar, di mana sebuah pendorong mengambil massa udara secara besar dan mempercepatnya dalam jumlah kecil. Pembuangan kecepatan tinggi dari mesin jet membuatnya efisien pada kecepatan tinggi (terutama kecepatan supersonik) dan ketinggian tinggi. Pada pesawat pelan dan yang membutuhkan jarak terbang pendek, pendorong yang menggunakan turbin gas, yang umumnya dikenal sebagai turboprop, lebih umum dan lebih efisien. Pesawat sangat kecil biasanya menggunakan mesin piston untuk menjalankan pendorong tetap turboprop kecil semakin lama semakin kecil dengan berkembangnya teknologi teknik.
Efisiensi pembakaran sebuah mesin jet, seperti mesin pembakaran dalam lainnya, dipengaruhi besar oleh rasio volume udara yang dikompresi dengan volume pembuangan. Dalam mesin turbin kompresi udara dan bentuk "duct" yang melewati ruang pembakaran mencegah aliran balik dari situ dan membuat pembakaran berkelanjutan dimungkinkan dan proses pendorongan.
Mesin turbojet modern modular dalam konsep dan rancangan. Inti penghasilan-tenaga utama, sama dalam seluruh mesin jet, disebut sebagai generator gas. Dan juga modul tambahan lainnya seperti gearset pengurang dorongan (turboprop/turboshaft), kipas lewat, dan "afterburner". Jenis alat tambahan dipasang berdasarkan penggunaan pesawat.
Sejarah pengembangan mesin jet
Mesin jet sebenarnya diawali ketika seorang insinyur Perancis, Rene Lorin pertama kali mengajukan paten bagi mesin propulsi jetnya pada tahun 1913. Mesin yang dipatenkan adalah mesin athodyd (aero-thermodynamic-duct) yang tidak memiliki bagian berputar atau lebih populer dengan sebutan mesin pulse jet. Mesin tipe inilah yang kemudian dikembang dan dijadikan mesin tenaga utama pendorong bom terbang Jerman, V-1 yang dipakai untuk mengebom Inggris.Sayangnya konsep mesin Lorin kurang cocok bagi pesawat berpropulsi jet karena tidak efisien dalam kecepatan rendah. Sementara pada zaman Lorin, belum memungkinkan membuat mesin semacam itu. Lagipula, belum diperkenalkan bahan tahan panas yang dibuat dan dikembangkan. Mesin type Lorin ini memiliki konsep yang serupa dengan mesin ramjet yang kemudian diperkenalkan.
Selanjutnya, seorang perwira Angkatan Udara Kerajaan Inggris (Royal Air Force/RAF), Frank Whittle kemudian seorang mahasiswa aerodinamika Universitas Gottingen, Hans von OhainJerman) serta insinyur Italia, Secondo Campini mengembangkan mesin jet yang kemudian prinsip dan konsepnya dikenal pada masa-masa sekarang yakni menggunakan komponen-komponen berputar seperti kompresor dan turbin. (
Sejarah mencatat bahwa Frank Whittle mengajukan paten pada tahun 1930 namun awalnya kurang mendapat perhatian dari Kementerian Udara Inggris. Akibatnya, penemuan Whittle tidak menjadi rahasia militer dan detaik konsep mesin jetnya bocor serta dimuat di berbagai jurnal ilmiah dan teknologi 1,5 tahun kemudian. Namun atas jasa mantan rekannya di RAFserta pembiayaan untuk pengembangan dari O.T. Falk & Partners Ltd. maka Whittle membentuk perusahaan Power Jets yang akhirnya berhasil mengembangkan mesin jet dan mendapat kontrak di Angkatan Udara Inggris. Mesinnya berupa type W-1X yang kemudian ditahun 1942 diminta lisensinya oleh Amerika Serikat.
Mesin type W-1X inilah diujicoba pertama kali pada bulan Desember 1940 kemudian dimodifikasi dan dinyatakan layak untuk digunakan sebagai tenaga dalam pesawat udara. Pesawat bermesin jet Inggris pertama kali diterbangkan oleh pilot uji Gerry Sayer pada tanggal 15 Mei 1941 dengan pesawat Gloster E.28/39.
Secondo Campini dari Italia membuat mesin jet pada tahun 1933 dan bergabung dengan perancang pesawat Giavasi Caproni membuat pesawat CC-2 bermesin jet yang terbang perdana pada tanggal 27 Agustus 1940. Media massa Italia mencatatnya sebagai pesawat terbang jet pertama di dunia.
Hans von Ohain mendaftarkan paten rancangan mesin jetnya pada tahun 1935. Meski kemudian mesinnya dianggap serupa dengan konsep Whittle, namun terdapat banyak detil perbedaan dalam mesin rancangannya. Kemudian salah seorang profesornya yang kenal Ernst Heinkel, pemilik perusahaan industri pesawat Heinkel meminta agar Hans von Ohain dilibatkan dalam proyek membuat mesin pesawat. Pada bulan Maret 1937, sebuah mesin berdaya dorong 550 pon berhasil dibuatnya, kemudian mesin berdaya dorong 1.980 pon yang kemudian dianggap kurang berhasil serta mesin berdaya dorong 1.100 pon yang penuh modifikasi yang kemudian dibuat untuk pesawat Heinkel He. 178 yakni mesin turbojet HeS-3b. Pada tanggal 27 Agustus 1939, pesawat Heinkel He-178 kemudian sukses melakukan terbang perdananya di landasan Marienehe dengan pilot uji Luftwaffe (AU Jerman), Eric Warsitz. Pengembangan mesin dan pesawat jet yang pertama di dunia ini dirahasiakan oleh Nazi guna kepentingan militernya. Lima hari kemudian pada tanggal 1 September 1939, tentara Hitler menyerang Polandia yang menjadi awal Perang Dunia II. Kerahasiaan inilah yang membuat pandangan umum di dunia bahwa Italia dan Inggris sebagai perintis dalam teknologi mesin jet.
Di Asia, Jepang mulai melirik mesin jet untuk kepentingan penerbangan terutama militernya pada tahun 1937 saat Jepang membeli mesin Brown-Boveri yang dilengkapi turbocharger dari Swiss. Dari dasar inilah, tidak mengeherankan setelah mendapatkan dari sekutunya, Jerman berupa rancangan pesawat tempur Messerschmicht Me-262, Jepang mengembangkan mesin jet Ne-20 untuk mentenagai pesawat jet tempur pertamanya Kikka, yang mirip dengan jet tempur Jerman tersebut.
Sementara Rusia/Uni Soviet disebut-sebut mendapatkan teknologi mesin jet setelah pesawat tempur jet Jerman jatuh ketangannya, serta bantuan dari Inggris berupa mesin jet Rolls-RoyceNene. Mesin inilah yang dikembangkan Uni Soviet yang kemudian digunakan dalam pesawat tempur jet MiG-15 Fagot yang dipakai dalam Perang Korea yang berkemampuan cukup mematikan.
Amerika Serikat mendapatkan paten/lisensi mesin jet dari Inggris rancangan Frank Whittle, W-1X. Hal ini tidak terlepas dari peran Mayor Jenderal H.H. Arnold, Deputy Chief-of-Staff for Air yang dikemudian memegang pimpinan US Army Air Forces dalam Perang Dunia II, juga dikenal sebagai Bapak dari United States Air Force (USAF) yang saat itu diundang oleh Kementrian Udara Inggris dalam penerbangan perdana pesawat mesin jet-nya. Jendral Arnold kemudian mendesak pemerintah segera mempercepat Amerika Serikat untuk memasukkan abad jet, tanpa ragu kemudian ia menunjuk pabrik General Elecric (GE) untuk melakukan riset teknologinya, mengingat GE dalam riset teknologi turbin dan pengalaman pada 1917-1941 dengan turbo-supercharger. Sementara pabrik mesin lainnya, Pratt & Whitney] dan WrightR.C. Muir dalam suatu rapat rahasia. tatakala itu sudah terlalu padat dengan kontrak militer sehingga tidak dilibatkan. Program ini sangat rahasia dan bahkan rancangan dokumen tersebut diserahkan Arnold kepada Wakil Presiden GE,
Berdasarkan rancangan mesin type W-1X inilah, AS mengembangkan mesin Type I-A yang disebut dengan sebutan kamuflase Type I (eye) supercharger components. Semua orang di GE hanya mengetahui pabriknya sedang membuat turbosupercharger raksasa yang lebih kuat. Mesin jet pertama Amerika ini diujicoba pertama kali pada 18 Maret 1942 namun mengecewakan. GE kemudian mengadakan perbaikan dan modifikasi sehingga sebulan kemudian, 1 April 1942, mesin ini diujicoba dengan memuaskan.
Kerahasiaan proyek Type I-A menyentuh Frank Whittle yang kemudian tiba di Amerika Serikat pada Juni 1942 guna memberi nasehat dan saran sebelum mesin dipasang pada pesawat jet pertama AS, Bell XP-49A. Pesawat ini kemudian diujiterbangkan pertama kali pada tanggal 2 Oktober 1942 diatas Muroc Dry Lake, California yang kemudian dikenal sebagai Edwards Air Force Base. Namun karena proyek ini adalah proyek rahasia, pesawat Bell XP-59A ini kemudian diberi propeler atau baling-baling tipuan (dummy) pada hidung pesawat sehingga banyak yang menyangka pesawat ini adalah pesawat bermesin tunggal konvensional.
Mesin Turbojet Nuklir
Enam tahun setelah pemboman nuklir pertama di Hiroshima dan Nagasaki, sebuah proyek rahasia diluncurkan dari badan nuklir AS (Atomic Energy Commission/AEC) dan Angkatan Udara Amerika Serikat yang pelaksanaannya ditugaskan kepada GE yang kemudian bersekutu dengan pabrik pesawat Convair untuk mempelajari dalam kurun waktu lima tahun apakah pesawat udara bertenaga mesin jet nuklir dapat dibuat.GE kemudian membentuk Departemen Propulsi Nuklir (Aircraft Nuclear Propulsion Department/ANPD) yang menangani proyek ambisius Amerika Serikat dalam kompleks Evendale yang dijaga secara ketat untuk menjamin kerahasiaannya. Pesaingnya Pratt & Whitney (P & W) berkongsi dengan pabrik pesawat Lockheed (kini Lockheed Martin) tidak ketinggalan menyelenggarakan proyek yang sama meski tidak ditunjuk pemerintah AS.
Proyeknya diberi sandi X211 dibawah kendali Bruno Bruckmann, seorang veteran mesin jet Jerman dalam Perang Dunia II, juga orang kedua dalam pabrik Bavarian Motor Works (BMW) yang membuat berbagai mesin pesawat terbang termasuk mesin jet untuk Angkatan Udara Jerman dalam perang. Teknisi lain yang dilibatkan adalah Hans von Ohain, ahli roket Jerman Werner von Braun dan Peter Kappus (yang kemudian menjadi ahli mesin jet GE dan yang mengkonsep sistem lepas landas dan mendarat secara vertikal/Vertical Take-off Landing atau VTOL). Teknisi-teknisi Jerman tersebut dibawa ke Amerika dalam operasi rahasia yang terkenal dengan Operation Paper Clip guna memperkuat posisi Amerika Serikat dalam bidang teknologi dalam menghadapi Perang Dingin dengan Uni Soviet.
Mesin X211, yang kemudian merupakan mesin raksasa ini, memiliki konsep yang sederhana, yakni mesin turbin gas yang terdiri dari dua mesin dipadukan dalam satu sumber reaktor nuklir yang dilengkapi dengan variable stator compressor. Kemudian pada dasarnya adalah mesin turbojet dengan afterburner. Panjang mesin ini adalah 41 kaki (sekitar 12 meter) dengan afterburner yang dapat menghimpun tenaga dorong sebesar 34.600 pound.
Baik pabrik GE/Convair dan P & W/Lockheed butuh waktu untuk mengembangkan mesin jet nuklir ini, terutama sekali segi keamanan radiasi nuklir yang mungkin ditimbulkannya. Sehingga menjelang tutup tahun 1956 pun belum bisa menyodorkan data apakah memungkinkan atau tidak mesin tersebut dapat mentenagai pembom WS-125.
Angkatan Udara jadi kurang sabar dan mengambil kesimpulan bahwa pesawat pembom WS-125 kurang efektif sebagai pesawat pembom strategis sehingga programnya dibekukan. Namun demikian GE tetap melanjutkan proyek X211 meski tidak ada target penggunaannya. Program X211 akhirnya dihentikan pada tahun 1959. Sementara antara tahun 1956-1959 ada perdebatan dalam Departemen Pertahanan dan Keamanan Amerika Serikat mengenai dana pengembangan pesawat pembom konvensional versus pembom strategis bermesin turbojet nuklir.
Secara resmi proyek mesin jet nuklir ini akhirnya dinyatakan pengembangannya pada tahun 1961, tatkala dana untuk pengembangannya dicoret dari anggaran Angkatan Bersenjata Amerika Serikat. Mesin X-211 pun hanya menjadi bagian sejarah. Proyek ini sebenarnya mencerminkan keseriusan Amerika Serikat yang pada awalnya tertinggal dalam penemuan dan pengembangan mesin jet.......
Perkembangan teknologi mesin jet
Mesin jet atau yang juga dikenal sebagai mesin turbin gas juga dikembangkan tidak hanya untuk pesawat terbang tetapi juga untuk kapal dan di darat untuk kendaraan terutama kendaraan berat seperti tank dan mesin-mesin pembangkit listrik dan mesin untuk industri. Ada empat jenis mesin turbojet antara lain mesin turbojet dan turbofan yakni mesin yang tenaganya diperoleh dari reaksi yang didapat dari daya dorong semburan jet-nya. Jenis yang lain adalah turboprop dan turboshaft yang bekerja dengan prinsip lain yakni energi dari gas panasnya digunakan untuk memutar/menggerakkan turbin yang dihubungkan dengan baling-baling atau dikenal juga dengan sebutan power output shaft.
Mesin rekasi jet sederhana kemudian dikembangkan menjadi twin-spool low by pass ratio turbojet. Kini dari turbojet low by-pass ratio, berkembang menjadi triple-spool front fan high by-pass ratio turbojet atau lebih dikenal sebagai high bypass turbofan dan fanjet. Masih berupa konsep adalah mesin prop-fan dan UDF (unducted fan) dan contra rotating-fan.
Mesin turbojet adalah mesin jet yang paling sederhana, biasanya dipakai untuk pesawat-pesawat berkecepatan tinggi. Contoh dari mesin ini adalah mesin Rolls-Royce Olypus 593 yang digunakan untuk pesawat Concorde. Versi lain adalah mesin Marine Olympus yang memiliki kekuatan 28.000 hp (daya kuda atau setara dengan 21 MW) yang digunakan untuk menggerakkan kapal perang modern dengan bobot mati 20.000 ton dengan operasi berkecepatan tinggi.
Mesin rekasi jet sederhana kemudian dikembangkan menjadi twin-spool low by pass ratio turbojet. Kini dari turbojet low by-pass ratio, berkembang menjadi triple-spool front fan high by-pass ratio turbojet atau lebih dikenal sebagai high bypass turbofan dan fanjet. Masih berupa konsep adalah mesin prop-fan dan UDF (unducted fan) dan contra rotating-fan.
Mesin turbojet adalah mesin jet yang paling sederhana, biasanya dipakai untuk pesawat-pesawat berkecepatan tinggi. Contoh dari mesin ini adalah mesin Rolls-Royce Olypus 593 yang digunakan untuk pesawat Concorde. Versi lain adalah mesin Marine Olympus yang memiliki kekuatan 28.000 hp (daya kuda atau setara dengan 21 MW) yang digunakan untuk menggerakkan kapal perang modern dengan bobot mati 20.000 ton dengan operasi berkecepatan tinggi.
Mesin Turbofan
Mesin Turbofan adalah mesin yang umum dari turunan mesin-mesin turbin gas untuk menggerakkan pesawat terbang baik komersial maupun pesawat tempur. Mesin ini sebenarnya adalah sebuah mesin by-pass dimana sebagian dari udara dipadatkan dan disalurkan ke ruang pembakaran, sementara sisanya dengan kepadatan rendah disalurkan sekeliling bagian luar ruang pembakaran. Sekaligus udara tersebut berfungsi untuk mendinginkan suhu ruang pembakaran.
Udara yang di by-pass ini ada yang dicampur dengan udara panas pembakaran pada turbin bagian belakang seperti pada mesin Rolls-Royce Spey yang digunakan pada pesawat Fokker F-28. Ada pula yang disalurkan dengan pipa-pipa halus ke atmosfer. Mesin yang menggunakan type ini contohnya adalah mesin RB211 yang digunakan pada pesawat Boeing B 747 dan GE CF6-80C2 yang digunakan pada pesawat DC-10 serta P &W JT 9D.
Beberapa mesin yang menggunakan jenis mesin turbofan adalah Rolls-Royce Tay pada pesawat Fokker F-100 (yang dijuluki mesin fanjet), mesin Adour Mk871 yang digunakan pada pesawat tempur type Hawk Mk 100 dan Hawk Mk 200, pesawat tempur Jaguar dan Mitsubishi F-1 yang digunakan AU Jepang.
Kemudian mesin high by-pass turbofan yang diterapkan pada mesin CFM56-5C2 yang dipakai oleh pesawat Airbus A340 dan mesin CFM56-3 yang dipakai pada Boeing B-737 serie 300, 400 dan 500 yang merupakan produk bersama antara GE dengan SNECMA dari Perancis.
Pada pesawat militer, mesin turbofan yang diterapkan antara lain adalah mesin TF39-1C yang dipakai pada pesawat angkut raksasa C-5 Galaxy, kemudian GE F110 yang dipakai pada F-16, GE F118 yang bertype non-augmented turbofan yang diterapkan pada pesawat pembom stealth Northrop-Grumman B-2 dan pembom B-1 dengan mesin non augmented turbofan GE F101.
Udara yang di by-pass ini ada yang dicampur dengan udara panas pembakaran pada turbin bagian belakang seperti pada mesin Rolls-Royce Spey yang digunakan pada pesawat Fokker F-28. Ada pula yang disalurkan dengan pipa-pipa halus ke atmosfer. Mesin yang menggunakan type ini contohnya adalah mesin RB211 yang digunakan pada pesawat Boeing B 747 dan GE CF6-80C2 yang digunakan pada pesawat DC-10 serta P &W JT 9D.
Beberapa mesin yang menggunakan jenis mesin turbofan adalah Rolls-Royce Tay pada pesawat Fokker F-100 (yang dijuluki mesin fanjet), mesin Adour Mk871 yang digunakan pada pesawat tempur type Hawk Mk 100 dan Hawk Mk 200, pesawat tempur Jaguar dan Mitsubishi F-1 yang digunakan AU Jepang.
Kemudian mesin high by-pass turbofan yang diterapkan pada mesin CFM56-5C2 yang dipakai oleh pesawat Airbus A340 dan mesin CFM56-3 yang dipakai pada Boeing B-737 serie 300, 400 dan 500 yang merupakan produk bersama antara GE dengan SNECMA dari Perancis.
Pada pesawat militer, mesin turbofan yang diterapkan antara lain adalah mesin TF39-1C yang dipakai pada pesawat angkut raksasa C-5 Galaxy, kemudian GE F110 yang dipakai pada F-16, GE F118 yang bertype non-augmented turbofan yang diterapkan pada pesawat pembom stealth Northrop-Grumman B-2 dan pembom B-1 dengan mesin non augmented turbofan GE F101.
Mesin Turboprop
Mesin Turboprop adalah mesin turbojet dengan turbin tambahan yang dirancang sedemikian rupa untuk menyerap semburan sisa bahan bakar yang sebelumnya menggerakkan kompresor. Pada prakteknya selalu ada sisa semburan gas dan sisa inilah yang dipakai untuk mengerakkan turbin yang dihubungkan ke reduction gear, biasanya terletak di bagian mesin, memutar baling-baling.
Jenis mesin ini irit bahan bakar untuk pesawat berkecepatan rendah/sedang dan terbang rendah (400 mil per jam/30.000 kaki). Melalui teknologi maju, selain irit juga menghasilkan tingkat kebisingan yang rendah dan mampu meluncurkan pesawat degnan kecepatan 400 mil per jam.Contoh mesin turboprop yang populer adalah mesin Rolls-Royce Dart yang dipakai pada pesawat Britih Aerospace atau BAe (dulu Hawker Siddeley) HS-748 dan Fokker F-27. Kemudian mesin Rolls-Royce Tyne yang digunakan pada pesawat jenis Transall C-160 dan BAe Vanguard.
Mesin jenis ini tenaganya diukur dengan total equivalent horsepower (tehp) atau kilowatt(kW)-shaft horsepower (shp) plus sisa daya dorong. Sebagai contoh, mesin Tyne dengan take-off power 4.985 tehp (3.720 kW) sampai 6.100 tehp (4.550 kW) merupakan mesin turpboprop yang paling kuat dan irit bahan bakar
Mesin Turboshaft
Mesin Turboshaft sebenarnya adalah mesin turboprop tanpa baling-baling. Power turbin-nya dihubungkan langsung dengan reduction gearbox atau ke sebuah shaft (sumbu) sehingga tenaganya diukur dalam shaft horsepower (shp) atau kilowatt (kW).
Jenis mesin ini umumnya digunakan untuk menggerakkan helikopter, yakni menggerakan rotor utama maupun rotor ekor (tail rotor) selain itu juga digunakan dalam sektor industri dan maritim termask untuk pembangkit listrik, stasiun pompa gas dan minyak, hovercraft, dan kapal.Contoh mesin ini adalah GEM/RR 1004 bertenaga 900 shp yang diterapkan pada helikopter type Lynx dan mesin Gnome 1.660 shp (1.238 kW) pada helikopter Sea King. Sedangkan versi Industri lain adalah mesin pembangkit listrik 25-30 MW Rolls-Royce RB211 dengan 35.000-40.000 shp.
Contoh lain adalah mesin GE T64 yang dipakai pada helikopter Sikorsy CH-53, pesawat amfibiShin Meiwa PS-1, G-222 Aeritalia-pesaing CN-235 dan helikopter Lockheed AH-56A.
Jumat, 24 Juli 2009
Perawatan Mudah Agar Komponen Mobil Berumur Panjang
- Seberapa besar perhatian kita pada kendaraan bermotor yang kita pakai setiap hari? Seringkali kita mengabaikan perawatan berkala pada mobil kita agar kondisinya tetap prima. Mungkin ini adalah hal yang sepele, namun bila tak dilakukan bisa menimbulkan masalah yang lebih besar dan membutuhkan biaya perbaikan yang tak sedikit. Usia sejumlah komponen mobil memang memiliki usia atau masa pakai dan hal itu dapat diperpanjang dengan perawatan yang mudah dan murah. Berikut langkah-langkah yang dapat dilakukan untuk mencegah terjadinya kerusakan sebelum waktunya.
1. Sebelum mematikan mesin, kecilkan volume suara dan matikan sistem audio kendaraan. Dengan mematikan audio sebelum mematikan mesin, setidaknya sistem audio tidak menyimpan arus listrik. Jika arus listrik sisa masih tersimpan, dikhawatirkan terjadi lonjakan tegangan yang mengakibatkan sistem audio menjadi rusak.2. Luruskan ban mobil saat parkir sebelum mematikan mesin. Dalam kondisi diam dan setir dibelokkan, maka putaran mesin akan naik jika mobil kembali dihidupkan. Pasalnya, power steering dirancang untuk bekerja saat setir dalam keadaan tidak lurus. Saat setir lurus, maka mesin akan mencapai putaran stationer dan power steering yang tidak bekerja penuh. Dengan demikian, komponen power steering termasuk oli akan tetap awet.
3. Matikan dahulu AC sebelum mesin dimatikan. Cara ini membuat bearing atau bantalan roda dan beberapa komponen kompresor AC akan berumur panjang. Sebab, komponen tersebut tidak berhenti secara tiba-tiba saat putaran kerjanya sedang tinggi.
4. Untuk mobil bermesin turbo, biarkan mesin hidup sejenak sebelum dimatikan. Saat mesin stationer, aliran pelumasan bearing atau bantalan turbo dalam kondisi stabil. Sehingga kondisi bearing akan lebih awet mengingat kinerja turbo sangat dipengaruhi bearing.
5. Periksa tekanan angin ban sesering mungkin. Kekurangan tekanan angin dapat membuat permukaan ban aus tidak merata. Agar lebih sempurna, sebaiknya lakukan rotasi ban secara berkala setiap 10.000 km atau enam bulan sekali.
6. Halangi kaca depan saat mobil parkir di tempat terik. Anda bisa menggunakan karton, koran, atau kain untuk menutup kaca depan agar sinar ultraviolet dari sinar matahari tidak masuk ke dalam kabin. Sinar UV ini dapat memudarkan kain jok dan membuat busa kursi menjadi getas.
7. Hindari menghantam lubang dalam kecepatan tinggi. Bila terlalu sering dipaksakan, umur suspensi dan ban akan cepat rusak.
8. Jangan membiarkan putaran mesin terlalu tinggi. Bila mobil Anda bertransmisi manual, segera pindahkan posisi gigi ke posisi yang lebih rendah. Selain menjaga mesin tidak overheat dan tetap awet, juga konsumsi bahan bakar menjadi lebih ekonomis.
9. Lakukan pemeriksaan rutin ke bengkel resmi sesuai buku manual service. Pastikan kondisi filter udara, radiator, busi, hingga air aki dalam kondisi sempurna.
10. Gunakanlah selalu oli mesin yang berasal dari bahan baku sintetik yang secara khusus diformulasikan dengan aditif bermutu tinggi, sehingga dapat memberikan keuntungan lebih baik dibanding minyak pelumas mineral. Oli ini terbukti dapat meningkatkan ketahanan mesin terhadap panas, mengurangi gesekan antar bagian mesin serta menstabilkan tingkat oksidasi.
Bagi mobil bermesin diesel, gunakan oli yang mengandung aditif berteknologi tinggi yang mampu mengontrol oksidasi dan mengendalikan jelaga (soot) dengan baik, sehingga memberikan perlindungan yang efektif terhadap pembentukan deposit piston sebagai akibat dari temperatur tinggi, keausan, korosi serta pembentukan busa. Dengan demikian mesin Anda akan terjaga dengan awet.
Cara kerja CVT pada motor matic
Semua komponen CVT terdapat pada boks CVT atau secara kasat mata bentuknya adalah lengan ayun sebelah kiri motor matik kita, yang terlihat begitu besar dan berat. Disitu terdapat tiga komponen utama yaitu puly depan(Drive Pulley), puly belakang(Driven Pulley) dan v-belt. Puly depan dihubungkan ke crankshaft engine(kruk-as), sedangkan puly belakang dihubungkan ke as-roda. Yang menghubungkan puly depan dan puly belakang adalah v-belt.
Pada saat stationer atau putaran rendah, puly depan memiliki radius yang kecil dibandingkan dengan puly belakang atau rasio gigi ringan. Seiring dengan bertambahnya putaran mesin (rpm), maka puly depan radiusnya juga ikut membesar sedangkan puly belakang justru mengecil atau sama dengan rasio gigi berat. Untuk kerja v-belt hanya menghubungkan kedua puly tersebut agar dapat berjalan secara bergantian. Jadi saat puly depan membesar maka yang menyebabkan puly belakang mengecil adalah karena desakan dari v-belt, karena panjang v-belt selalu sama pada proses ini.
Karena kerja CVT yang linear, maka mesin matik dapat menghasilkan akselerasi yang halus tanpa adanya kehilangan tenaga....(mudah2an penjelasan yang saya berikan gak ngawur,dan kalau ada kekurangan mohon ditambahkan sendiri dengan banyak membaca artikel yang sama)ya kembali lagi ke ulasan sebelumnya,bahwa saya ini juga manusia yang banyak kekurangan..hehehe KOPLING
Kopling

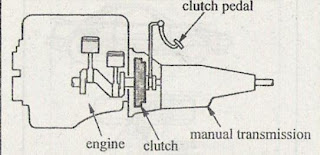

Kopling (clutch) berfungsi menghubungkan dan melepaskan tenaga (putaran) dari mesin ke bagian pemindah tenaga berikutnya. pada saat gerak awal kendaraan, kopling dapat mémindahkan tenaga secara perlahan-lahan dari mesin ke roda-roda, sehingga jalannya kendaraan menjadi lembut, demikian juga setiap kali pemindahan gigi transmisi.
Kopling terletak di antara mesin dan transmisi,
Dilihat dari jenis pegas penekan yang digunakan, kopling dibagi menjadi dua tipe,
yaitu
tipe kopling dengan pegas koil
kopling dengan pegas diafragma atau matahari
Dilihat dari mekanisme penggeraknya, ada dua tipe kopling yaitu kopling mekanis (penggeraknya menggunakan kabel), dan kopling hidrolis (penggeraknya menggunakan minyak/fluida)
Kopling (clutch) berfungsi menghubungkan dan melepaskan tenaga (putaran) dari mesin ke bagian pemindah tenaga berikutnya. pada saat gerak awal kendaraan, kopling dapat mémindahkan tenaga secara perlahan-lahan dari mesin ke roda-roda, sehingga jalannya kendaraan menjadi lembut, demikian juga setiap kali pemindahan gigi transmisi.
Kopling terletak di antara mesin dan transmisi,
Dilihat dari jenis pegas penekan yang digunakan, kopling dibagi menjadi dua tipe,
yaitu
tipe kopling dengan pegas koil
kopling dengan pegas diafragma atau matahari
Dilihat dari mekanisme penggeraknya, ada dua tipe kopling yaitu kopling mekanis (penggeraknya menggunakan kabel), dan kopling hidrolis (penggeraknya menggunakan minyak/fluida)
Sistem transmisi
Sistem transmisi, dalam otomotif, adalah sistem yang menjadi penghantar energi dari mesin ke diferensial dan as. Dengan memutar as, roda dapat berputar dan me
nggerakkan mobil.Transmisi diperlukan karena mesin pembakaran yang umumnya digunakan dalam mobil merupakan mesin pembakaran internal yang menghasilkan putaran (rotasi) antara 600 sampai 6000 rpm. Sedangkan, roda berputar pada kecepatan rotasi antara 0 sampai 2500 rpm. Sekarang ini, terdapat dua sistem transmisi yang umum, yaitu transmisi manual dan transmisi otomatis. Terdapat juga sistem-sistem transmisi yang merupakan gabungan antara kedua sistem tersebut, namun ini merupakan perkembangan terakhir yang baru dapat ditemukan pada mobil-mobil berteknologi tinggi dan merek-merek tertentu saja.Transmisi manual merupakan salah satu jenis transmisi yang banyak dipergunakan dengan alasan perawatan yang lebih mudah. Biasanya pada transimi manual terdiri dari 3 sampai dengan 7 speed.Transmisi semi otomatis adalah transmisi yang dapat membuat kita dapat merasakan sistem transmisi manual atau otomatis, bila kita sedang menggunakan sistem transmisi manual kita tidak perlu menginjak pedal kopling karena pada sistem transmisi ini pedal kopling sudah teratur secara otomatis. Transmisi otomatis terdiri dari 3 bagian utama, yaitu : Torque converter, Planetary gear unit, dan Hydraulic control unit. Torque converter berfungsi sebagai kopling otomatis dan dapat memperbesar momen mesin. Sedangkan Torque converter terdiri dari Pump impeller, Turbine runner, dan Stator. Stator terletak diantara impeller dan turbine. Torque converter diisi dengan ATF (Automatic Transmition Fluid). Momen mesin dipindahkan dengan adanya aliran fluida. Suspensi adalah kumpulan komponen tertentu yang berfungsi meredam kejutan, getaran yang terjadi pada kendaraan akibat permukaan jalan yang tidak rata yang dapat meningkatkan kenyamanan berkendara dan pengendalian kendaraan. Ada dua jenis utama suspensi yaitu sistem suspensi dependen dan sistem suspensi independen.
nggerakkan mobil.Transmisi diperlukan karena mesin pembakaran yang umumnya digunakan dalam mobil merupakan mesin pembakaran internal yang menghasilkan putaran (rotasi) antara 600 sampai 6000 rpm. Sedangkan, roda berputar pada kecepatan rotasi antara 0 sampai 2500 rpm. Sekarang ini, terdapat dua sistem transmisi yang umum, yaitu transmisi manual dan transmisi otomatis. Terdapat juga sistem-sistem transmisi yang merupakan gabungan antara kedua sistem tersebut, namun ini merupakan perkembangan terakhir yang baru dapat ditemukan pada mobil-mobil berteknologi tinggi dan merek-merek tertentu saja.Transmisi manual merupakan salah satu jenis transmisi yang banyak dipergunakan dengan alasan perawatan yang lebih mudah. Biasanya pada transimi manual terdiri dari 3 sampai dengan 7 speed.Transmisi semi otomatis adalah transmisi yang dapat membuat kita dapat merasakan sistem transmisi manual atau otomatis, bila kita sedang menggunakan sistem transmisi manual kita tidak perlu menginjak pedal kopling karena pada sistem transmisi ini pedal kopling sudah teratur secara otomatis. Transmisi otomatis terdiri dari 3 bagian utama, yaitu : Torque converter, Planetary gear unit, dan Hydraulic control unit. Torque converter berfungsi sebagai kopling otomatis dan dapat memperbesar momen mesin. Sedangkan Torque converter terdiri dari Pump impeller, Turbine runner, dan Stator. Stator terletak diantara impeller dan turbine. Torque converter diisi dengan ATF (Automatic Transmition Fluid). Momen mesin dipindahkan dengan adanya aliran fluida. Suspensi adalah kumpulan komponen tertentu yang berfungsi meredam kejutan, getaran yang terjadi pada kendaraan akibat permukaan jalan yang tidak rata yang dapat meningkatkan kenyamanan berkendara dan pengendalian kendaraan. Ada dua jenis utama suspensi yaitu sistem suspensi dependen dan sistem suspensi independen.Teknologi sepeda motor(ARTIKEL)
Pengertian
Kendaraan atau angkutan adalah alat transportasi selain makhluk hidup. Mereka biasanya buatan manusia (mobil, motor, kereta, perahu, pesawat), tetapi bukan buatan manusia juga bisa disebut kendaraan, seperti gunung es, dan batang pohon yang mengambang. Kendaraan tidak bermotor dapat digerakan oleh manusia atau ditarik oleh hewan, seperti gerobak.
Sedangkan pengertian sebuah sepeda motor adalah kendaraan beroda dua yang ditenagai oleh sebuah mesin. Rodanya sebaris dan pada kecepatan tinggi sepeda motor tetap tidak terbalik dan stabil disebabkan oleh gaya giroskopik; pada kecepatan rendah pengaturan berkelanjutan setangnya oleh pengendara memberikan kestabilan.
Motor banyak variasinya: beberapa motor dilengkapi dengan papan kaki dan bukan "gagang injekan", seperti motor Tiongkok, dan mobil samping dan juga beroda tiga, yang biasa disebut sebagai trike.
Penggunaan motor di Indonesia sangat populer karena harganya yang relatip murah, penggunaan bahan bakarnya rendah serta biaya operasionalnya juga sangat rendah. Pada periode lebaran sepeda motor digunakan mudik untuk perjalanan jarak jauh, dari Jakarta sampai ke Jawa Timur, Lampung.
Kegunaan Sepeda Motor
Dijaman sekarang ini sulit rasanya manusia beraktifitas tanpa menggunakan kendaraan, banyak hal yang menyebabkan hal itu terjadi. Seperti jarak perjalanan yang jauh, yang mana tidak akan memungkinkan bila perjalanan tersebut dilakukan dengan berjalan kaki. Maka alternatif yang dicari oleh manusia adalah dengan memakai kendaranan bermotor baik itu mobil, motor ataupun kendaraan lainnya.
Jadi Kegunaan Sepeda Motor dijaman sekarang ini sangat bermanfaat sekali membantu meminimalisasi waktu atau mengefisiensikan waktu.
Cara Menggunakan Sepeda Motor
Hal yang pertama harus dilakukan bila akan mengendarai sepeda motor adalah memeriksa bagian-bagian penting dalam motor seperti Rem, Tekanan angin dalam ban atau Bensin.
Berikut elemen penting yang harus di perhatikan bila akan menggunakan kendaraan bermotor.
Kemudi/Stang
Fungsi kemudi ialah untuk membelokkan roda atau mengarahkan jalannya kendaraan sepeda motor. Kemudi pada sepeda motor dibentuk berupa stang (kemudi). Pada Stang (komudi) inilah terdapat handel kopling, handel rem depan, lampu-lampu, penunjuk kecepatan (speedometer), klakson, dan sebagainya.
Bensin
Jenis bahan bakar di indonesia terdiri dari beberapa jenis yaitu :
Karburator
bagian dan fungsi dalam karburator a) katup gas throttle valve 1) untuk mengatur jumlah campuran bensin dengan udara yang akan dimasukkan ke dalam ruang bakar. 2) bentuk celah pada bagian bawah katup gas bagian bawah berfungsi untuk penutup saluran udara (disebut choke) akan tetapi pada bagian permukaan tersebut terdapat lekukan yang berfungsi sebagai daerah venturi pada saat pembukaan katup mencapai 1/8 sampai 1/4.
Saluran Gas Buang
Pembakaran bahan bakar berlangsung sebagai ledakan yang sangat cepat di dalam ruang bakar dan menimbulkan suara yang Sangat bising sekali.
Fungsi Kopling
Fungsi Kopling Fungsi kopling adalah sebagai penghubung dan pemutus tenaga putaran mesin dari poros engkol. Pada umumnya kopling terletak diantara primer reduksi dan transmisi, atau untuk tipe lain yang terletak pada poros engkol. Ada dua jenis kopling yang digunakan pada sepeda motor
Mekanik Transmisi
Mekanik Transmisi Transmisi disebut juga pemindah gigi yang dapat bekerja oleh beberapa peralatan
Minyak pelumas
fungsi minyak pelumas secara keseluruhan ialah untuk mencegah atau mengurangi
Jenis Starter
Starter sepeda motor yang umum digunakan adalah. a. Sistem kick starter (mesin akan mulai berputar karena dorongan kaki pada pedal kick starter). b. Sistem elektrik starter (starter dengan menggunakan motor listrik).
Setelah semua terasa baik, maka : Nyalakan mesin sepeda motor, bisa menggunakan stater ataupun selaan.Setelah mesin hidup injak gigi yang ada di kiri bawah motor anda.
Setelah gigi masuk, kita tinggal meng gas motor yang ada di stang sebelah kanan.
Dampak Psoitif Sepeda Motor
Berkembangnya industri otomotif/sepeda motor membawa dampak positif terhadap perkembangan bisnis terkait lainnya, seperti cat otomotif, karoseri, serta suku cadang kendaraan. Sehingga kelompok industri ini dapat berkontribusi secara signifikan terhadap pertumbuhan ekonomi bagi suatu negara.
Salah satu industri terkait dengan bisnis otomotif yang turut merasakan dampak positif tersebut adalah cat otomotif refinish. Produk ini memegang peranan yang sangat penting dalam perawatan mobil dan merupakan komponen terpenting untuk mendukung keindahan sebuah kendaraan.
Saat ini terdapat banyak sekali pilihan cat mobil yang beredar di pasar dengan bahan baku yang beraneka ragam pula. Namun, umumnya cat yang tersedia saat ini mempunyai kandungan VOC (Volatile Organic Compound) yang cukup tinggi sehingga sangat berbahaya bagi lingkungan karena mengakibatkan tingkat pencemaran (emisi) yang tinggi. Bahkan dampak merugikan yang ditimbulkan bukan hanya terhadap lingkungan, tetapi juga terhadap produktivitas industri otomotif refinish dan para pekerjanya.
Menyadari pentingnya menjaga keselamatan lingkungan, DuPont Refinish, yang selalu mengedepankan pengembangan teknologi, melakukan terobosan baru dengan meluncurkan produk cat refinish dengan tingkat emisi rendah (LE - Low Emission). Teknologi ini dirancang untuk memenuhi persyaratan ambang batas VOC yang aman bagi lingkungan hidup. Produk-produk berkualitas tinggi ini mencakup Primer (LE-2001/LE-2004/LE-2007), Base Coat (Centari® 6000), dan Clear Coat (HC-7600S, 3200S, 3800S). Kelompok produk LE ini, menurut Toni Liawan, Sales Manager - DuPont Refinish Indonesia, selain tidak mencemari lingkungan, juga sangat membantu dalam meningkatkan produktivitas industri otomotif refinish dan keselamatan kerja karyawan. :Karena selain proses pengerjaan bisa dilakukan dengan jauh lebih cepat, konsumsi bahan bakunya sangat irit dan hemat energi, juga kesehatan para pekerja lebih terjamin karena tidak menghirup emisi berlebihan selama proses pengecatan," tambah Toni Liawan.
Sebagai bentuk tanggung jawab moral DuPont Refinish terhadap mitra kerjanya, perusahaan juga memberikan bantuan melalui berbagai program kepada industri otomotif refinish, di antaranya : pelatihan teknis, strategi bisnis, manajemen pemasaran. Program ini bertujuan untuk memaksimalkan produktivitas dan pelayanan industri otomotif refinish kepada para pelanggannya.
DuPont Refinish yang secara terus-menerus melakukan inovasi teknologi telah membuktikan bahwa produk teknologi ramah lingkungan ini dapat menjawab kebutuhan peningkatan produktivitas industri otomotif refinish dengan menghemat waktu kerja hingga 40%, meningkatkan utilisasi spraybooth, dan memperluas daya tutup cat. Yang tak kalah penting, menurut Toni Liawan, konsumsi cat dan energi lebih irit sehingga biaya operasional menjadi lebih rendah, dengan kualitas hasil yang prima.
Keseriusan DuPont Refinish menghasilkan produk yang berbasis pada keselamatan lingkungan, sebenarnya sejalan dengan peraturan/regulasi yang akan diterapkan di dunia, khususnya di Uni Eropa. Panascharoen Prasert, Technical Manager - DuPont Refinish Regional, mengatakan bahwa negara-negara di Uni Eropa telah mengeluarkan serangkaian peraturan yang membatasi kadar VOC untuk produk cat refinish.
"Bahkan mulai Januari 2007, semua industri otomotif harus menggunakan produk refinish yang ramah lingkungan," kata Panascharoen Prasert. Selain itu, menurut Panascharoen Prasert, produsen otomotif terbesar di Jepang, seperti Toyota dan Honda, juga sudah menyatakan kesediaannya untuk mulai menggunakan produk ramah lingkungan pada kendaraan mereka.
Untuk memasyarakatkan penggunaan produk cat refinish dengan tingkat emisi yang aman bagi lingkungan, DuPont Refinish sejak 18-20 April 2006 memberikan pelatihan pengecatan dan pengenalan produk kepada para pemain di industri otomotif refinish, mengenai produk LE dalam kaitannya dengan peningkatan produktivitas kerja, antara lain ke Toyota dan Daihatsu (kelompok Astra), Honda Prospect Motor, dan bengkel otomotif professional lainnya.
Dampak Negatif dari Kendaraan Bermotor
Terjadinya pencemaran udara
Kelembaban udara bergantung pada konsentrasi uap air, dan H2O yang berbeda-beda konsentrasinya di setiap daerah. Kondisi udara di dalam atmosfer tidak pernah ditemukan dalam keadaan bersih, melainkan sudah tercampur dengan gas-gas lain dan partikulat-partikulat yang tidak kita perlukan. Gas-gas dan partikulat-partikulat yang berasal dari aktivitas alam dan juga yang dihasilkan dari aktivitas manusia ini terus-menerus masuk ke dalam udara dan mengotori/mencemari udara di lapisan atmosfer khususnya lapisan troposfer. Apabila bahan pencemar tersebut dari hasil pengukuran dengan parameter yang telah ditentukan oleh WHO konsentrasi bahan pencemarnya melewati ambang batas (konsentrasi yang masih bisa diatasi), maka udara dinyatakan dalam keadaan tercemar. Pencemaran udara terjadi apabila mengandung satu macam atau lebih bahan pencemar diperoleh dari hasil proses kimiawi seperti gas-gas CO, CO2, SO2, SO3, gas dengan konsentrasi tinggi atau kondisi fisik seperti suhu yang sangat tinggi bagi ukuran manusia, hewan dan tumbuh-tumbuhan. Adanya gas-gas tersebut dan partikulat-partikulat dengan konsentrasi melewati ambang batas, maka udara di daerah tersebut dinyatakan sudah tercemar. Dengan menggunakan parameter konsentrasi zat pencemar dan waktu lamanya kontak antara bahan pencemar atau polutan dengan lingkungan (udara), WHO menetapkan empat tingkatan pencemaran sebagai berikut:
Pencemaran tingkat pertama; yaitu pencemaran yang tidak menimbulkan kerugian bagi manusia.
Pencemaran tingkat kedua; yaitu pencemaran yang mulai menimbulkan kerugian bagi manusia seperti terjadinya iritasi pada indra kita.
Pencemaran tingkat ketiga; yaitu pencemaran yang sudah dapat bereaksi pada faal tubuh dan menyebabkan terjadinya penyakit yang kronis.
Pencemaran tingkat keempat; yaitu pencemaran yang telah menimbulkan sakit akut dan kematian bagi manusia maupun hewan dan tumbuh-tumbuhan.
Cara penanggulangannya
Untuk dapat menanggulangi terjadinya pencemaran udara dapat dilakukan beberapa usaha antara lain: mengganti bahan bakar kendaraan bermotor dengan bahan bakar yang tidak menghasilkan gas karbon monoksida dan diusahakan pula agar pembakaran yang terjadi berlangsung secara sempurna, selain itu pengolahan/daur ulang atau penyaringan limbah asap industri, penghijauan untuk melangsungkan proses fotosintesis (taman bertindak sebagai paru-paru kota), dan tidak melakukan pembakaran hutan secara sembarangan, serta melakukan reboisasi/penanaman kembali pohonpohon pengganti yang penting adalah untuk membuka lahan tidak dilakukan pembakaran hutan, melainkan dengan cara mekanik.
Kendaraan atau angkutan adalah alat transportasi selain makhluk hidup. Mereka biasanya buatan manusia (mobil, motor, kereta, perahu, pesawat), tetapi bukan buatan manusia juga bisa disebut kendaraan, seperti gunung es, dan batang pohon yang mengambang. Kendaraan tidak bermotor dapat digerakan oleh manusia atau ditarik oleh hewan, seperti gerobak.
Sedangkan pengertian sebuah sepeda motor adalah kendaraan beroda dua yang ditenagai oleh sebuah mesin. Rodanya sebaris dan pada kecepatan tinggi sepeda motor tetap tidak terbalik dan stabil disebabkan oleh gaya giroskopik; pada kecepatan rendah pengaturan berkelanjutan setangnya oleh pengendara memberikan kestabilan.
Motor banyak variasinya: beberapa motor dilengkapi dengan papan kaki dan bukan "gagang injekan", seperti motor Tiongkok, dan mobil samping dan juga beroda tiga, yang biasa disebut sebagai trike.
Penggunaan motor di Indonesia sangat populer karena harganya yang relatip murah, penggunaan bahan bakarnya rendah serta biaya operasionalnya juga sangat rendah. Pada periode lebaran sepeda motor digunakan mudik untuk perjalanan jarak jauh, dari Jakarta sampai ke Jawa Timur, Lampung.
Kegunaan Sepeda Motor
Dijaman sekarang ini sulit rasanya manusia beraktifitas tanpa menggunakan kendaraan, banyak hal yang menyebabkan hal itu terjadi. Seperti jarak perjalanan yang jauh, yang mana tidak akan memungkinkan bila perjalanan tersebut dilakukan dengan berjalan kaki. Maka alternatif yang dicari oleh manusia adalah dengan memakai kendaranan bermotor baik itu mobil, motor ataupun kendaraan lainnya.
Jadi Kegunaan Sepeda Motor dijaman sekarang ini sangat bermanfaat sekali membantu meminimalisasi waktu atau mengefisiensikan waktu.
Cara Menggunakan Sepeda Motor
Hal yang pertama harus dilakukan bila akan mengendarai sepeda motor adalah memeriksa bagian-bagian penting dalam motor seperti Rem, Tekanan angin dalam ban atau Bensin.
Berikut elemen penting yang harus di perhatikan bila akan menggunakan kendaraan bermotor.
Kemudi/Stang
Fungsi kemudi ialah untuk membelokkan roda atau mengarahkan jalannya kendaraan sepeda motor. Kemudi pada sepeda motor dibentuk berupa stang (kemudi). Pada Stang (komudi) inilah terdapat handel kopling, handel rem depan, lampu-lampu, penunjuk kecepatan (speedometer), klakson, dan sebagainya.
Bensin
Jenis bahan bakar di indonesia terdiri dari beberapa jenis yaitu :
Karburator
bagian dan fungsi dalam karburator a) katup gas throttle valve 1) untuk mengatur jumlah campuran bensin dengan udara yang akan dimasukkan ke dalam ruang bakar. 2) bentuk celah pada bagian bawah katup gas bagian bawah berfungsi untuk penutup saluran udara (disebut choke) akan tetapi pada bagian permukaan tersebut terdapat lekukan yang berfungsi sebagai daerah venturi pada saat pembukaan katup mencapai 1/8 sampai 1/4.
Saluran Gas Buang
Pembakaran bahan bakar berlangsung sebagai ledakan yang sangat cepat di dalam ruang bakar dan menimbulkan suara yang Sangat bising sekali.
Fungsi Kopling
Fungsi Kopling Fungsi kopling adalah sebagai penghubung dan pemutus tenaga putaran mesin dari poros engkol. Pada umumnya kopling terletak diantara primer reduksi dan transmisi, atau untuk tipe lain yang terletak pada poros engkol. Ada dua jenis kopling yang digunakan pada sepeda motor
Mekanik Transmisi
Mekanik Transmisi Transmisi disebut juga pemindah gigi yang dapat bekerja oleh beberapa peralatan
Minyak pelumas
fungsi minyak pelumas secara keseluruhan ialah untuk mencegah atau mengurangi
Jenis Starter
Starter sepeda motor yang umum digunakan adalah. a. Sistem kick starter (mesin akan mulai berputar karena dorongan kaki pada pedal kick starter). b. Sistem elektrik starter (starter dengan menggunakan motor listrik).
Setelah semua terasa baik, maka : Nyalakan mesin sepeda motor, bisa menggunakan stater ataupun selaan.Setelah mesin hidup injak gigi yang ada di kiri bawah motor anda.
Setelah gigi masuk, kita tinggal meng gas motor yang ada di stang sebelah kanan.
Dampak Psoitif Sepeda Motor
Berkembangnya industri otomotif/sepeda motor membawa dampak positif terhadap perkembangan bisnis terkait lainnya, seperti cat otomotif, karoseri, serta suku cadang kendaraan. Sehingga kelompok industri ini dapat berkontribusi secara signifikan terhadap pertumbuhan ekonomi bagi suatu negara.
Salah satu industri terkait dengan bisnis otomotif yang turut merasakan dampak positif tersebut adalah cat otomotif refinish. Produk ini memegang peranan yang sangat penting dalam perawatan mobil dan merupakan komponen terpenting untuk mendukung keindahan sebuah kendaraan.
Saat ini terdapat banyak sekali pilihan cat mobil yang beredar di pasar dengan bahan baku yang beraneka ragam pula. Namun, umumnya cat yang tersedia saat ini mempunyai kandungan VOC (Volatile Organic Compound) yang cukup tinggi sehingga sangat berbahaya bagi lingkungan karena mengakibatkan tingkat pencemaran (emisi) yang tinggi. Bahkan dampak merugikan yang ditimbulkan bukan hanya terhadap lingkungan, tetapi juga terhadap produktivitas industri otomotif refinish dan para pekerjanya.
Menyadari pentingnya menjaga keselamatan lingkungan, DuPont Refinish, yang selalu mengedepankan pengembangan teknologi, melakukan terobosan baru dengan meluncurkan produk cat refinish dengan tingkat emisi rendah (LE - Low Emission). Teknologi ini dirancang untuk memenuhi persyaratan ambang batas VOC yang aman bagi lingkungan hidup. Produk-produk berkualitas tinggi ini mencakup Primer (LE-2001/LE-2004/LE-2007), Base Coat (Centari® 6000), dan Clear Coat (HC-7600S, 3200S, 3800S). Kelompok produk LE ini, menurut Toni Liawan, Sales Manager - DuPont Refinish Indonesia, selain tidak mencemari lingkungan, juga sangat membantu dalam meningkatkan produktivitas industri otomotif refinish dan keselamatan kerja karyawan. :Karena selain proses pengerjaan bisa dilakukan dengan jauh lebih cepat, konsumsi bahan bakunya sangat irit dan hemat energi, juga kesehatan para pekerja lebih terjamin karena tidak menghirup emisi berlebihan selama proses pengecatan," tambah Toni Liawan.
Sebagai bentuk tanggung jawab moral DuPont Refinish terhadap mitra kerjanya, perusahaan juga memberikan bantuan melalui berbagai program kepada industri otomotif refinish, di antaranya : pelatihan teknis, strategi bisnis, manajemen pemasaran. Program ini bertujuan untuk memaksimalkan produktivitas dan pelayanan industri otomotif refinish kepada para pelanggannya.
DuPont Refinish yang secara terus-menerus melakukan inovasi teknologi telah membuktikan bahwa produk teknologi ramah lingkungan ini dapat menjawab kebutuhan peningkatan produktivitas industri otomotif refinish dengan menghemat waktu kerja hingga 40%, meningkatkan utilisasi spraybooth, dan memperluas daya tutup cat. Yang tak kalah penting, menurut Toni Liawan, konsumsi cat dan energi lebih irit sehingga biaya operasional menjadi lebih rendah, dengan kualitas hasil yang prima.
Keseriusan DuPont Refinish menghasilkan produk yang berbasis pada keselamatan lingkungan, sebenarnya sejalan dengan peraturan/regulasi yang akan diterapkan di dunia, khususnya di Uni Eropa. Panascharoen Prasert, Technical Manager - DuPont Refinish Regional, mengatakan bahwa negara-negara di Uni Eropa telah mengeluarkan serangkaian peraturan yang membatasi kadar VOC untuk produk cat refinish.
"Bahkan mulai Januari 2007, semua industri otomotif harus menggunakan produk refinish yang ramah lingkungan," kata Panascharoen Prasert. Selain itu, menurut Panascharoen Prasert, produsen otomotif terbesar di Jepang, seperti Toyota dan Honda, juga sudah menyatakan kesediaannya untuk mulai menggunakan produk ramah lingkungan pada kendaraan mereka.
Untuk memasyarakatkan penggunaan produk cat refinish dengan tingkat emisi yang aman bagi lingkungan, DuPont Refinish sejak 18-20 April 2006 memberikan pelatihan pengecatan dan pengenalan produk kepada para pemain di industri otomotif refinish, mengenai produk LE dalam kaitannya dengan peningkatan produktivitas kerja, antara lain ke Toyota dan Daihatsu (kelompok Astra), Honda Prospect Motor, dan bengkel otomotif professional lainnya.
Dampak Negatif dari Kendaraan Bermotor
Terjadinya pencemaran udara
Kelembaban udara bergantung pada konsentrasi uap air, dan H2O yang berbeda-beda konsentrasinya di setiap daerah. Kondisi udara di dalam atmosfer tidak pernah ditemukan dalam keadaan bersih, melainkan sudah tercampur dengan gas-gas lain dan partikulat-partikulat yang tidak kita perlukan. Gas-gas dan partikulat-partikulat yang berasal dari aktivitas alam dan juga yang dihasilkan dari aktivitas manusia ini terus-menerus masuk ke dalam udara dan mengotori/mencemari udara di lapisan atmosfer khususnya lapisan troposfer. Apabila bahan pencemar tersebut dari hasil pengukuran dengan parameter yang telah ditentukan oleh WHO konsentrasi bahan pencemarnya melewati ambang batas (konsentrasi yang masih bisa diatasi), maka udara dinyatakan dalam keadaan tercemar. Pencemaran udara terjadi apabila mengandung satu macam atau lebih bahan pencemar diperoleh dari hasil proses kimiawi seperti gas-gas CO, CO2, SO2, SO3, gas dengan konsentrasi tinggi atau kondisi fisik seperti suhu yang sangat tinggi bagi ukuran manusia, hewan dan tumbuh-tumbuhan. Adanya gas-gas tersebut dan partikulat-partikulat dengan konsentrasi melewati ambang batas, maka udara di daerah tersebut dinyatakan sudah tercemar. Dengan menggunakan parameter konsentrasi zat pencemar dan waktu lamanya kontak antara bahan pencemar atau polutan dengan lingkungan (udara), WHO menetapkan empat tingkatan pencemaran sebagai berikut:
Pencemaran tingkat pertama; yaitu pencemaran yang tidak menimbulkan kerugian bagi manusia.
Pencemaran tingkat kedua; yaitu pencemaran yang mulai menimbulkan kerugian bagi manusia seperti terjadinya iritasi pada indra kita.
Pencemaran tingkat ketiga; yaitu pencemaran yang sudah dapat bereaksi pada faal tubuh dan menyebabkan terjadinya penyakit yang kronis.
Pencemaran tingkat keempat; yaitu pencemaran yang telah menimbulkan sakit akut dan kematian bagi manusia maupun hewan dan tumbuh-tumbuhan.
Cara penanggulangannya
Untuk dapat menanggulangi terjadinya pencemaran udara dapat dilakukan beberapa usaha antara lain: mengganti bahan bakar kendaraan bermotor dengan bahan bakar yang tidak menghasilkan gas karbon monoksida dan diusahakan pula agar pembakaran yang terjadi berlangsung secara sempurna, selain itu pengolahan/daur ulang atau penyaringan limbah asap industri, penghijauan untuk melangsungkan proses fotosintesis (taman bertindak sebagai paru-paru kota), dan tidak melakukan pembakaran hutan secara sembarangan, serta melakukan reboisasi/penanaman kembali pohonpohon pengganti yang penting adalah untuk membuka lahan tidak dilakukan pembakaran hutan, melainkan dengan cara mekanik.
Sistem pengapian
Sebagaimana yang kita ketahui,suatu mesin itu bisa bekerja dan menghasilkan tenaga itu karena dipengaruhi faktor faktor antara lain UDARA ,BAHAN BAKAR,TEKANAN ,dan PENGAPIAN yang baik,apabila kesemua faktor ini bekerja dengan sempurna maka bisa dipastikan bahwa kerja mesin akan sempurna.dan tentu saja semua itu bisa berjalan baik harus didukung dengan perawatan bagian mesin yang baik juga pada bagian2 tertentu dari mesin yang mendukung lancarnya kerja mesin,dan disini yang akan saya coba ulas adalah mengenai sistem pengapian yang baik ..(mudah2an penjelasan saya benar,dan klo ada kekurangan jangan dikomplain..namanya juga manusia...hehe)..
Syarat Sistem Pengapian
Sistem pengapian pada motor bensin berfungsi mengatur proses
pembakaran campuran bensin dan udara di dalam silinder sesuai waktu
yang sudah ditentukan yaitu pada akhir langkah kompresi. Permulaan
pembakaran diperlukan karena, pada motor bensin pembakaran tidak
bisa terjadi dengan sendirinya. Pembakaran campuran bensin-udara
yang dikompresikan terjadi di dalam silinder setelah busi memercikkan
bunga api, sehingga diperoleh tenaga akibat pemuaian gas (eksplosif)
hasil pembakaran, mendorong piston ke TMB menjadi langkah usaha.
Agar busi dapat memercikkan bunga api, maka diperlukan suatu sistem
yang bekerja secara akurat. Sistem pengapian terdiri dari berbagai
komponen, yang bekerja bersama-sama dalam waktu yang sangat cepat dan singkat
Sistem pengapian memiliki 3 syarat, yaitu :
1. Api yang dihasilkan harus kuat
2. Api yang dihasilkan harus tepat
3. Sistem pengapian harus kuat dan tahan lama
API YANG DIHASILKAN HARUS KUAT
Pada saat sistem pengapian bekerja, yaitu pada saat langkah kompresi, maka suhu dan tekanan di dalam ruang bakar tinggi, sehingga tahanannya menjadi besar.
api yang memercik di busi harus mampu melawan tahanan yang besar agar dapat meloncat dan membakar campuran udara dan bahan bakar.
kekuatan api yang dihasilkan tergantung pada "
Komponen-komponen sistem pengapian, misalnya coil, platina/cdi, sumber tegangan (accu/spull pengapian)
Ketepatan pengapian sangat dipengaruhi oleh penyetelan saat pengapian, nantinya ada 2 macam, yaitu secara elektronik dan secara mekanik
sistem pengapian harus tahan lama karena digunakan secara terus menerus dalam jangka waktu yang lama.
Effiensi Pembakaran Motor Bensin
Effesiensi pembakaran dari motor bensin tergantung dari beberapa kriteria sebagai berikut:
Mungkin diantara kita telah mengenal engine 4 stroke ataupun 2 stroke…!!! Malah di kalangan speed freak.. banyak yang mencintai two stroke…!!! Sekali tarik.. wuzz..wuzz… bablass angine..!!! RX-King, NSR, Ninja.. masih memiliki penggemar yang setia…!!! Jika dilihat dari sisi power… selain 2 stroke.. masih ada lagi type engine yang patut diperhitungkan… yaitu rotary engine…!!! Rotary engine ini ditemukan oleh seorang German Engineer, Felix Wankel…!!! Yang menarik si Wankel ini.. nggak pernah belajar / sekolah university manapun…!!! Dia hanya memperoleh Doktor Honoris causa dibidang engineering…!!! Pada perang dunia II, dia ikut mengembangkan rotary valves buat pesawat ataupun kapal selam Jerman..!!! Sistem kerja rotary engine masih sama… yaitu ada siklus intake, compress, pembakaran dan buang…. namun dikerjakan berdasarkan prinsip rotor yang berbentuk segitiga…!!! Nggak pake piston…!!!
Keuntungan utama dari rotary engine adalah power yang dihasilkan sangat besar dengan cc yang sama..!!! Hal ini bisa terjadi … karena mirip dengan 2 stroke .. yang nggak pake valves.. lebih mempercepat langkah… !!! Disamping itu… sistem rotary engine ini.. nggak menggunakan connecting rods…!!! Dan ini membuat rotary engine termasuk powerful…!!!
Teruz kerugiaannya apa…??? Yah sebagaimana 2 stroke… hasil pembakarannya yaitu carbon monoksidanya cukup tinggi… dimana disebabkan kurang sempurnanya pembakaran. Namun ini bisa dengan mudah disiasati dengan catalytic converter. Pada awal penciptaan rotary engine, masih ditemukan loss tenaga yang terjadi. Namun dengan perkembangan technology yang ada… loss ini makin bisa diminimalisir…!!!
Contoh mobil yg pake rotary engine :
engine
Fungsi Kopling
Fungsi kopling adalah sebagai penghubung dan pemutus tenaga putaran mesin dari poros engkol. Pada umumnya kopling terletak diantara primer reduksi dan transmisi, atau untuk tipe lain yang terletak pada poros engkol. Ada dua jenis kopling yang digunakan pada sepeda motor, yakni:
a. Kopling Otomatis
Adalah kopling yang bekerja berdasarkan gaya sentrifugal, yang menghubungkan serta memutuskan tenaga mesin tergantung dari putaran mesin itu sendiri.
Susunan pemasangan komponen-komponen pada kopling otomatis akan menempatkan kanvas kopling dan pelat kopling merenggang,
hal ini berbeda dengan susunan pemasangan komponen-komponen pada kopling manual, dimana antara pelat dan kanvas kopling merapat. Pada saat mesin putaran lambat, kanvas dan pelat kopling masih merenggang sehingga putaran mesin dari poros engkol belum terhubung menuju transmisi dan roda belakang.
Pada saat putaran mesin bertambah gaya sentrifugal mulai bekerja pada pemberat kopling sehingga pemberat bergerak menekan pelat kopling,
hal ini akan menghasilkan merapatnya kanvas dan pelat kopling sehingga putaran mesin dan poros engkol akan dihubungkan ke transmisi dan akan dilanjutkan ke roda belakang.
b. Kopling Manual
Adalah kopling yang bekerja secara manual yang dilakukan oleh pengendara itu sendiri.
Mekanisme kerja kopling adalah putaran mesin dari poros engkol yang akan diteruskan oleh kopling menuju transmisi dan ke roda belakang, pada saat kanvas kopling dan pelat kopling merapat, akan tetapi putaran mcsin dari poros engkol menuju ke transmisi akan terputus jika kanvas dan pelat kopling merenggang.
Kopling adalah alat yang memenuhi persyaratan.
a. Dapat mcneruskan putaran poros engkol ke transmisi (persneling).
b. Dapat melepaskan hubungan antara poros engkol mesin dengan transmisi.
c. Dapat meneruskan perputaran poros engkol mesin ke transmisi secara berangsur-angsur secara merata tanpa hentakan.
Bagian-bagian kopling
Kopling terdiri atas dua bagian utama:
a. Rumah kopling (Clutch outer drum) yang ikut bérputar dengan poros engkol digerekkan oleh roda gigi pada ujung poros engkol).
b. Pusat kopling (Clutch center) yang dipasang pada ujung poros utama persneling.
Untuk meneruskan perputaran rumah kopling ke pusat kopling dipakai susunan pelat-pelat gesek (kanvas kopling) dan pelat-pelat baja yang saling bersentuhan.
a. Pelat-pelat gesek (friction plates) mengikuti gerak memutar rumah kopling (lidah-lidahnya terkait pada rumah kopling).
b. Pelat-pelat baja mengikuti gerak memutar pusat kopling (lidah-lidahnya terkait pada spie-spie pada pusat kopling).
Agar pelat-pelat gesek dan pelat-pelat berputar bersama-sama sebagai satu kesatuan maka ditekan bersama oleh pegas-pegas yang kuat. Dengan mengurangi tekanan pegas arah susunan pelat-pelat gesek atau pelat baja, maka kopling akan slip, ialah perputaran rumah kopling tidak diteruskan seluruhnya ke pusat kopling. Bila tekanan pegas atas susunan pelat-pelat gosok/pelat-pelat baja ditiadakan, maka pusat kopling tidak digerakkan lagi oIeh perputaran rumah kopling. Alat yang mengatur besarnya tekanan pegas atas susunan pelat-pelat gesek pelat-pelat baja adalah pelat pengangkat (lifter plate) yang digerakkan oleh handel kopling.
Prinsip Kerja Kopling
kopling primer berfungsi untuk melayani start jalan,
sedangkan kopling sekunder berfungsi untuk melayani pengoperan gigi.
a. Kopling Primer
Terletak pada poros engkol yang terdiri dari:
(1) Outer clutch berputar bebas pada poros engkol,
(2) Inner clutch berputar mcngikuti putaran poros engkol.
(3) Drive plate (bandul) berupa kanvas yang terletak pada inner club, yang berfungsi sebagai pcnghubung putaran dari Inner Club ke Outer Clutch.
(4) Drive gear sebagai penghubung cuter clutch dengan kopling sekunder Cara kerja kopling primer
Pada saat mesin berputar stasioner (lambat), drive plat (bandul)
belum bekerja, sehingga outer clutch praktis belum berfungsi.
baik pada saat memindah gigi perseneling ataupun pada saat start
jalan.
Keterangan:
1. Roda gigi penggerak primer
2. Roda gigi yang digerakkan primer
3. Rumah kopling
4. Pelat pendorong
5. Rol pemberat
6. Pelat kopling
7. Bush kopling
8. Penutup
9. Pelat gesek
10. Rol pemberat
11. Poros utama
12. Penahan rol
13. Poros engkol
Secara lengkap dan umum cara kerja kopling dapat dijelaskan sebagai berikut:
1. Handel kapling ditekan.
2. Tangkai pelepas kopling (clutch release lever) tertarik oleh kabel kopling.
3. Nok pelepas (release cam) pada poros tangkai pelepas kopling mendorong batang pengangkat (lifter rod).
4. Batang pengangkat menekan pengangkat (lifter pin) dan pelat pengangkat (lifter plate).
5. Pelat pengangkat menekan pegas-pegas kopling dan mendorong piringan penekan (pressure plate) sehingga menjauhi susunan pelat-pelat gesek kopling.
6. Terjadilah jarak renggang kecil diantara pelat-pelat gesek dan pelat-pelat baja sehingga perputaran rumah kopling tidak diterusan lagi ke pusat kopling.
Dengan melepaskan handel kopling secara perlahan-lahan maka gaya tekan pegas sedikit demi sedikit diteruskan kembali pada susunan
pelat-pelat gesek kopling, yang pada akhimya pelat-pelat baja beserta pusat kopling mulai mengikuti perputaran rumah kopling secara merata.
Mekanisme kopling terdiri atas:
1. Gigi primer kopling,
2. Rumah kopling
3. Kanvas kopling (pelat gesek),
4· Pelaf kopling.
5. Pegas kepling,
6. Pengikat kopling (baut),
7. Kopling tengah
8. Pelat tutup dan pelat dasar,
9. Klep penjamin, dan
10. Batang penekan.
Kopling Mekanik
Cara kerja kopling mekanik ialah apabila mesin dihidupkan dan perseneling masuk,
sedangkan handel kopling tidak ditarik maka kopling bekerja menghubungkan putaran mesin sampai ke poros primer persneling,
putaran poros engkol diteruskan oleh roda gigi utama (primer) poros engkol ke roda gigi utama (primer) kopling, sehingga rumah kopling dengan kanvasnya ikut berputar. Karena kanvas kopling dijepit oleh pelat kopling yang mendapat tekanan dan pegas-pegasnya, maka putaran kanvas diteruskan ke pelat-pelat tersebut, selanjutnya putaran ini diteruskan ke poros primer persneling. Apabila pada saat mesin hidup dan persnelmg masuk, handel kopling ditarik maka tali kopling menarik tuas dan tuas mendorong pen pendorong. Pen pendorong menekan tutup pegas sehingga pelat
dasar mundur, dengan demikian pelat-pelat penjepit kanvas kopling
merenggang, yang berarti pula putaran mesin hanya sampai ke kanvas
kopling saja, hal inilah yang disebut kopling memutus hubungan.
Pada saat kendaraan sedang berjalan proses pemindahan gigi adalah
sebagai berikut :
Sewaktu pedal persneling (transmisi) ditekan, handel kopling akan
memutar kam pengangkat (lifter cam), sehingga posisi peluru memiliki
penahan bola yang merapat dengan kam pengangkat serta akan berpindah tempat.
Hal ini akan menyebabkan kam pengangkat terdorong dan selanjutnya akan mendorong kopling luar (outer cluth), akibat terdorong outer cluth maka posisi pelat kopling yang sedang ditekan oleh pemberat bergerak menjauhinya, hal ini akan mengakibatkan pelat dan kanvas kopling kembali merenggang sehingga pengoperan gigi dengan mudah dapat dilakukan, karena akibat merenggangnya kanvas dan pelat kopling, hal ini berarti putaran poros engkol ke transmisi
terputus.
Kopling OtomatisKopling otomatis ialah kopling yang cara bekerjanya diatur oleh tinggi atau rendahnya putaran mesin itu sendiri, seperti halnya dengan kopling mekanik, maka kopling otomatis juga ada yang berkedudukan pada poros engkol dan ada juga yang berkedudukan pada poros primer persneling. Mengenai mekanisme atau peralatan koplingnya tidak berbeda dengan peralatan yang terdapat pada kopling mekanik, hanya tidak terdapat perlengkapan handel dan sebagai penggantinya pada kopling atomatis ini terdapat alat khusus yang bekerja secara otomatis
pula, yakni:
(1) Otomatis kopling, yang terdapat pada kopling tengah, untuk kopling yang berkedudukan pada pores engkol.
(2) Rol pemberat yang berguna untuk menekan pelat dasar waktu digas.
(3) Pegas kopling yang lemah, berguna pada waktu mesin hidup lambat,koplingnya dapat netral,
(4) Pegas pengembali untuk mengembalikan dengan cepat dari posisi masuk ke posisi netral, bila mesin hidup dalam putaran tinggi menjadi rendah.
Kopling GandaKopling ganda terdiri dari kopling primer yang bekerja berdasarkan
gaya sentrifugal dan kopling sekunder yang bekerja secara
konvensional atau disebut juga garpu kopling (shift clutch).
Bagian-bagian kopling primer adalah:
(1) Clutch Shoe (sepatu kopling) yang berputur mengikuti poros engkol.
(2) Clutch Drum (rumah kopling) yang berhubungan dengan kopling konvensianal.
Mekanisme kerja kopling ganda, yaitu:
Pada saat poros engkol putaran rendah (mesin putaran lambat),
clutch shoe (sepatu kopling) belum mengembang, karena masih tertahan
oleh pegas, dengan demikian clutch drum (silinder kopling)-pun belum
berputar, pada saat putaran mesin mulai meninggi maka sepatu kopling
mulai mengembang karena adanya gaya snritrifugal. Dengan mengembangnya sepatu kopling maka silinder kopling akan ditekan (seperti proses rem tromol) dan berputar. Selanjutnya akan meneruskan putarannya ke kopling sekunder dan kopling sekunder akan melakukan prosesnya Seperti halnya kopling kanvensional yang telah dijelaskan,
kopling ganda digunakan pada sepeda motor Honda dengan tujuan untuk
mengatasi hentakan pada saat sepeda motor masuk gigi satu pada awal start.
Keuntungan utama dari rotary engine adalah power yang dihasilkan sangat besar dengan cc yang sama..!!! Hal ini bisa terjadi … karena mirip dengan 2 stroke .. yang nggak pake valves.. lebih mempercepat langkah… !!! Disamping itu… sistem rotary engine ini.. nggak menggunakan connecting rods…!!! Dan ini membuat rotary engine termasuk powerful…!!!
Teruz kerugiaannya apa…??? Yah sebagaimana 2 stroke… hasil pembakarannya yaitu carbon monoksidanya cukup tinggi… dimana disebabkan kurang sempurnanya pembakaran. Namun ini bisa dengan mudah disiasati dengan catalytic converter. Pada awal penciptaan rotary engine, masih ditemukan loss tenaga yang terjadi. Namun dengan perkembangan technology yang ada… loss ini makin bisa diminimalisir…!!!
Contoh mobil yg pake rotary engine :
engine
Fungsi Kopling
Fungsi kopling adalah sebagai penghubung dan pemutus tenaga putaran mesin dari poros engkol. Pada umumnya kopling terletak diantara primer reduksi dan transmisi, atau untuk tipe lain yang terletak pada poros engkol. Ada dua jenis kopling yang digunakan pada sepeda motor, yakni:
a. Kopling Otomatis
Adalah kopling yang bekerja berdasarkan gaya sentrifugal, yang menghubungkan serta memutuskan tenaga mesin tergantung dari putaran mesin itu sendiri.
Susunan pemasangan komponen-komponen pada kopling otomatis akan menempatkan kanvas kopling dan pelat kopling merenggang,
hal ini berbeda dengan susunan pemasangan komponen-komponen pada kopling manual, dimana antara pelat dan kanvas kopling merapat. Pada saat mesin putaran lambat, kanvas dan pelat kopling masih merenggang sehingga putaran mesin dari poros engkol belum terhubung menuju transmisi dan roda belakang.
Pada saat putaran mesin bertambah gaya sentrifugal mulai bekerja pada pemberat kopling sehingga pemberat bergerak menekan pelat kopling,
hal ini akan menghasilkan merapatnya kanvas dan pelat kopling sehingga putaran mesin dan poros engkol akan dihubungkan ke transmisi dan akan dilanjutkan ke roda belakang.
b. Kopling Manual
Adalah kopling yang bekerja secara manual yang dilakukan oleh pengendara itu sendiri.
Mekanisme kerja kopling adalah putaran mesin dari poros engkol yang akan diteruskan oleh kopling menuju transmisi dan ke roda belakang, pada saat kanvas kopling dan pelat kopling merapat, akan tetapi putaran mcsin dari poros engkol menuju ke transmisi akan terputus jika kanvas dan pelat kopling merenggang.
Kopling adalah alat yang memenuhi persyaratan.
a. Dapat mcneruskan putaran poros engkol ke transmisi (persneling).
b. Dapat melepaskan hubungan antara poros engkol mesin dengan transmisi.
c. Dapat meneruskan perputaran poros engkol mesin ke transmisi secara berangsur-angsur secara merata tanpa hentakan.
Bagian-bagian kopling
Kopling terdiri atas dua bagian utama:
a. Rumah kopling (Clutch outer drum) yang ikut bérputar dengan poros engkol digerekkan oleh roda gigi pada ujung poros engkol).
b. Pusat kopling (Clutch center) yang dipasang pada ujung poros utama persneling.
Untuk meneruskan perputaran rumah kopling ke pusat kopling dipakai susunan pelat-pelat gesek (kanvas kopling) dan pelat-pelat baja yang saling bersentuhan.
a. Pelat-pelat gesek (friction plates) mengikuti gerak memutar rumah kopling (lidah-lidahnya terkait pada rumah kopling).
b. Pelat-pelat baja mengikuti gerak memutar pusat kopling (lidah-lidahnya terkait pada spie-spie pada pusat kopling).
Agar pelat-pelat gesek dan pelat-pelat berputar bersama-sama sebagai satu kesatuan maka ditekan bersama oleh pegas-pegas yang kuat. Dengan mengurangi tekanan pegas arah susunan pelat-pelat gesek atau pelat baja, maka kopling akan slip, ialah perputaran rumah kopling tidak diteruskan seluruhnya ke pusat kopling. Bila tekanan pegas atas susunan pelat-pelat gosok/pelat-pelat baja ditiadakan, maka pusat kopling tidak digerakkan lagi oIeh perputaran rumah kopling. Alat yang mengatur besarnya tekanan pegas atas susunan pelat-pelat gesek pelat-pelat baja adalah pelat pengangkat (lifter plate) yang digerakkan oleh handel kopling.
Prinsip Kerja Kopling
kopling primer berfungsi untuk melayani start jalan,
sedangkan kopling sekunder berfungsi untuk melayani pengoperan gigi.
a. Kopling Primer
Terletak pada poros engkol yang terdiri dari:
(1) Outer clutch berputar bebas pada poros engkol,
(2) Inner clutch berputar mcngikuti putaran poros engkol.
(3) Drive plate (bandul) berupa kanvas yang terletak pada inner club, yang berfungsi sebagai pcnghubung putaran dari Inner Club ke Outer Clutch.
(4) Drive gear sebagai penghubung cuter clutch dengan kopling sekunder Cara kerja kopling primer
Pada saat mesin berputar stasioner (lambat), drive plat (bandul)
belum bekerja, sehingga outer clutch praktis belum berfungsi.
baik pada saat memindah gigi perseneling ataupun pada saat start
jalan.
Keterangan:
1. Roda gigi penggerak primer
2. Roda gigi yang digerakkan primer
3. Rumah kopling
4. Pelat pendorong
5. Rol pemberat
6. Pelat kopling
7. Bush kopling
8. Penutup
9. Pelat gesek
10. Rol pemberat
11. Poros utama
12. Penahan rol
13. Poros engkol
Secara lengkap dan umum cara kerja kopling dapat dijelaskan sebagai berikut:
1. Handel kapling ditekan.
2. Tangkai pelepas kopling (clutch release lever) tertarik oleh kabel kopling.
3. Nok pelepas (release cam) pada poros tangkai pelepas kopling mendorong batang pengangkat (lifter rod).
4. Batang pengangkat menekan pengangkat (lifter pin) dan pelat pengangkat (lifter plate).
5. Pelat pengangkat menekan pegas-pegas kopling dan mendorong piringan penekan (pressure plate) sehingga menjauhi susunan pelat-pelat gesek kopling.
6. Terjadilah jarak renggang kecil diantara pelat-pelat gesek dan pelat-pelat baja sehingga perputaran rumah kopling tidak diterusan lagi ke pusat kopling.
Dengan melepaskan handel kopling secara perlahan-lahan maka gaya tekan pegas sedikit demi sedikit diteruskan kembali pada susunan
pelat-pelat gesek kopling, yang pada akhimya pelat-pelat baja beserta pusat kopling mulai mengikuti perputaran rumah kopling secara merata.
Mekanisme kopling terdiri atas:
1. Gigi primer kopling,
2. Rumah kopling
3. Kanvas kopling (pelat gesek),
4· Pelaf kopling.
5. Pegas kepling,
6. Pengikat kopling (baut),
7. Kopling tengah
8. Pelat tutup dan pelat dasar,
9. Klep penjamin, dan
10. Batang penekan.
Kopling Mekanik
Cara kerja kopling mekanik ialah apabila mesin dihidupkan dan perseneling masuk,
sedangkan handel kopling tidak ditarik maka kopling bekerja menghubungkan putaran mesin sampai ke poros primer persneling,
putaran poros engkol diteruskan oleh roda gigi utama (primer) poros engkol ke roda gigi utama (primer) kopling, sehingga rumah kopling dengan kanvasnya ikut berputar. Karena kanvas kopling dijepit oleh pelat kopling yang mendapat tekanan dan pegas-pegasnya, maka putaran kanvas diteruskan ke pelat-pelat tersebut, selanjutnya putaran ini diteruskan ke poros primer persneling. Apabila pada saat mesin hidup dan persnelmg masuk, handel kopling ditarik maka tali kopling menarik tuas dan tuas mendorong pen pendorong. Pen pendorong menekan tutup pegas sehingga pelat
dasar mundur, dengan demikian pelat-pelat penjepit kanvas kopling
merenggang, yang berarti pula putaran mesin hanya sampai ke kanvas
kopling saja, hal inilah yang disebut kopling memutus hubungan.
Pada saat kendaraan sedang berjalan proses pemindahan gigi adalah
sebagai berikut :
Sewaktu pedal persneling (transmisi) ditekan, handel kopling akan
memutar kam pengangkat (lifter cam), sehingga posisi peluru memiliki
penahan bola yang merapat dengan kam pengangkat serta akan berpindah tempat.
Hal ini akan menyebabkan kam pengangkat terdorong dan selanjutnya akan mendorong kopling luar (outer cluth), akibat terdorong outer cluth maka posisi pelat kopling yang sedang ditekan oleh pemberat bergerak menjauhinya, hal ini akan mengakibatkan pelat dan kanvas kopling kembali merenggang sehingga pengoperan gigi dengan mudah dapat dilakukan, karena akibat merenggangnya kanvas dan pelat kopling, hal ini berarti putaran poros engkol ke transmisi
terputus.
Kopling OtomatisKopling otomatis ialah kopling yang cara bekerjanya diatur oleh tinggi atau rendahnya putaran mesin itu sendiri, seperti halnya dengan kopling mekanik, maka kopling otomatis juga ada yang berkedudukan pada poros engkol dan ada juga yang berkedudukan pada poros primer persneling. Mengenai mekanisme atau peralatan koplingnya tidak berbeda dengan peralatan yang terdapat pada kopling mekanik, hanya tidak terdapat perlengkapan handel dan sebagai penggantinya pada kopling atomatis ini terdapat alat khusus yang bekerja secara otomatis
pula, yakni:
(1) Otomatis kopling, yang terdapat pada kopling tengah, untuk kopling yang berkedudukan pada pores engkol.
(2) Rol pemberat yang berguna untuk menekan pelat dasar waktu digas.
(3) Pegas kopling yang lemah, berguna pada waktu mesin hidup lambat,koplingnya dapat netral,
(4) Pegas pengembali untuk mengembalikan dengan cepat dari posisi masuk ke posisi netral, bila mesin hidup dalam putaran tinggi menjadi rendah.
Kopling GandaKopling ganda terdiri dari kopling primer yang bekerja berdasarkan
gaya sentrifugal dan kopling sekunder yang bekerja secara
konvensional atau disebut juga garpu kopling (shift clutch).
Bagian-bagian kopling primer adalah:
(1) Clutch Shoe (sepatu kopling) yang berputur mengikuti poros engkol.
(2) Clutch Drum (rumah kopling) yang berhubungan dengan kopling konvensianal.
Mekanisme kerja kopling ganda, yaitu:
Pada saat poros engkol putaran rendah (mesin putaran lambat),
clutch shoe (sepatu kopling) belum mengembang, karena masih tertahan
oleh pegas, dengan demikian clutch drum (silinder kopling)-pun belum
berputar, pada saat putaran mesin mulai meninggi maka sepatu kopling
mulai mengembang karena adanya gaya snritrifugal. Dengan mengembangnya sepatu kopling maka silinder kopling akan ditekan (seperti proses rem tromol) dan berputar. Selanjutnya akan meneruskan putarannya ke kopling sekunder dan kopling sekunder akan melakukan prosesnya Seperti halnya kopling kanvensional yang telah dijelaskan,
kopling ganda digunakan pada sepeda motor Honda dengan tujuan untuk
mengatasi hentakan pada saat sepeda motor masuk gigi satu pada awal start.
Karburator
Bendix-Technico (Stromberg) 1-barrel downdraft carburetor model BXUV-3
Karburator adalah sebuah alat yang mencampur udara dan bahan bakar untuk sebuah mesin pembakaran dalam. Karburator masih digunakan dalam mesin kecil dan dalam mobil tua atau khusus seperti yang dirancang untuk balap mobil stock. Kebanyakan mobil yang diproduksi pada awal 1980-an telah menggunakan injeksi bahan bakar elektronik terkomputerisasi. Mayoritas motor masih menggunakan karburator dikarenakan lebih ringan dan murah, namun pada 2005 sudah banyak model baru diperkenalkan dengan injeksi bahan bakar.Sejarah dan Pengembangan
Karburator pertama kali ditemukan oleh Karl Benz pada tahun 1885 dan dipatenkan pada tahun 1886. Pada tahun 1893 insinyur kebangsaan Hungaria bernama János Csonka dan Donát Bánki juga mendesain alat yang serupa. Adalah Frederick William Lanchester dari Birmingham, Inggris yang pertama kali bereksperimen menggunakan karburator pada mobil. Pada tahun 1896 Frederick dan saudaranya membangun mobil pertama yang menggunakan bahan bakar bensin di Inggris, bersilinder tunggal bertenaga 5 hp (4 kW), dan merupakan mesin pembakaran dalam (internal combution). Tidak puas dengan hasil akhir yang didapat, terutama karena kecilnya tenaga yang dihasilkan, mereka membangun ulang mesin tersebut, kali ini mereka menggunakan dua silinder horisontal dan juga mendisain ulang karburator mereka. Kali ini mobil mereka mampu menyelesaikan tur sepanjang 1.000 mil (1600 km) pada tahun 1900. Hal ini merupakan langkah maju penggunaan karburator dalam bidang otomotifKarburator umum digunakan untuk mobil berhahan bakar bensin sampai akhir 1980-an, sampai teknologi injeksi bahan bakar mengambil alih perhatian dunia otomotif.
Prinsip Kerja
Pada dasarnya karburator bekerja menggunakan Prinsip Bernoulli: semakin cepat udara bergerak maka semakin kecil tekanan statis-nya namun makin tinggi tekanan dinamis-nya. Pedal gas pada mobil sebenarnya tidak secara langsung mengendalikan besarnya aliran bahan bakar yang masuk kedalam ruang bakar. Pedal gas sebenarnya mengendalikan katup dalam karburator untuk menentukan besarnya aliran udara yang dapat masuk kedalam ruang bakar. Udara bergerak dalam karburator inilah yang memiliki tekanan untuk menarik serta bahan bakar masuk kedalam ruang bakar.Kebanyakan mesin berkarburator hanya memiliki satu buah karburator, namun ada pula yang menggunakan satu karburator untuk tiap silinder yang dimiliki. Bahkan sempat menjadi trend modifikasi sepeda motor di Indonesia penggunaan multi-carbu (banyak karburator) namun biasanya hal ini hanya digunakan sebagai hiasan saja tanpa ada fungsi teknisnya. Mesin-mesin generasi awal menggunakan karburator aliran keatas (updraft), dimana udara masuk melalui bagian bawah karburator lalu keluar melalui bagian atas. Keuntungan desain ini adalah dapat menghindari terjadinya mesin banjir, karena kelebihan bahan bakar cair akan langsung tumpah keluar karburator dan tidak sampai masuk kedalam intake mainfold; keuntungan lainnya adalah bagian bawah karburator dapat disambungkan dengan saluran oli supaya ada sedikit oli yang ikut kedalam aliran udara dan digunakan untuk membasuh filter udara; namun dengan menggunakan filter udara berbahan kertas pembasuhan menggunakan oli ini sudah tidak diperlukan lagi sekarang ini.
Mulai akhir 1930-an, karburator aliran kebawah (downdraft) dan aliran kesamping (sidedraft) mulai popouler digunakan untuk otomotif.
Operasional
- Venturi Tetap, sering digunakan pada karburator aliran keatas. Pada tipe ini ukuran venturi selalu tetap. Pedal gas mengatur katup udara yang menentukan besarnya aliran udara yang melewati venturi sehigga menentukan besarnya tekanan untuk menarik bahan bakar.
- Venturi bergerak, sering digunakan pada karburator aliran kesamping dan kebawah. Pada tipe ini pedal gas mengatur besarnya venturi dengan menggunakan piston yang dapat naik-turun sehingga membentuk celah venturi yang dapat berubah-ubah. Naik-turunnya piston venturi ini disertai dengan naik-turunnya needle jet yang mengatur besarnya bahan bakar yang dapat tertarik serta dengan aliran udara. Tipe ini disebut juga "tekanan tetap" karena tekanan udara sebelum memasuki venturi selalu sama.
- Mengatur besarnya aliran udara yang masuk kedalam ruang bakar
- Menyalurkan bahan bakar dengan jumlah yang tepat sesuai dengan aliran udara yang masuk kedalam ruang bakar sehingga rasio bahan bakar/udara tetap terjaga.
- Mencampur airan udara dan bahan bakar dengan rata dan sempurna
- Start mesin dalam keadaan dingin
- Start dalam keadaan panas
- Langsam atau berjalan pada putaran rendah
- Akselarasi ketika tiba-tiba membuka gas
- Kecepatan tinggi dengan gas terbuka penuh
- Kecepatan stabil dengan gas sebagian terbuka dalam jangka waktu yang lama
Dasar
Karburator pada dasarnya merupakan pipa terbuka dikedua ujungnya, dalam pipa ini udara bergerak menuju intake mainfold menuju kedalam mesin/ruang bakar. Pipa ini berbentuk venturi, yaitu dari satu ujung permukaannya lebar lalu menyempit dibagian tengah kemudian melebar lagi di ujung satunya. Bentuk ini menyebabkan kecepatan aliran udara meningkat ketika melewati bagian yang sempit.
Pada tipe venturi tetap, diujung karburator dilengkapi dengan katup udara berbentuk kupu-kupu yang disebut sebagai throttle valve (katup gas), yaitu semacam cakram yang dapat berputar untuk menutup dan membuka pergerakan aliran udara sehingga dapat mengatur banyaknya campuran udara/bahan bakar yang masuk dalam ruang bakar. Banyaknya campuran udara/bahan bakar inilah yang menentukan besar tenaga dan/atau kecepatan gerak mesin. Pedal gas, atau pada sepeda motor, grip gas dihubungkan langsung dengan katup ini melalui kabel. Namun pada tipe venturi bergerak, keberadaan katup ini tidak ditemukan karena yang mengatur besarnya aliran udara/bahan bakar adalah ukuran venturi itu sendiri yang dapat berubah-ubah. Pedal atau grip gas dihubungkan dengan piston yang mengatur celah sempit dalam venturiBahan bakar disemburkan kepada aliran udara melalui saluran-saluran kecil yang terdapat dalam ruang sempit dalam venturi. Tekanan rendah dari udara yang bergerak dalam venturi menarik bahan bakar dari mangkuk karburator sehingga bahan bakar ini tersembur dan ikut aliran udara. Saluran-saluran ini disebut jet.
Buka gas dari langsam
Ketika handle gas dibuka sedikit dari posisi tertutup penuh, ada bagian venturi yang memiliki tekanan lebih rendah akibat tertutup katup yang sedang berputar. Pada bagian ini karburator menyediakan jet yang lebih banyak dari bagian lainnya untuk meratakan distribusi bahan bakar dalam aliran udara.Syarat Sistem Pengapian
Sistem pengapian pada motor bensin berfungsi mengatur prosespembakaran campuran bensin dan udara di dalam silinder sesuai waktu
yang sudah ditentukan yaitu pada akhir langkah kompresi. Permulaan
pembakaran diperlukan karena, pada motor bensin pembakaran tidak
bisa terjadi dengan sendirinya. Pembakaran campuran bensin-udara
yang dikompresikan terjadi di dalam silinder setelah busi memercikkan
bunga api, sehingga diperoleh tenaga akibat pemuaian gas (eksplosif)
hasil pembakaran, mendorong piston ke TMB menjadi langkah usaha.
Agar busi dapat memercikkan bunga api, maka diperlukan suatu sistem
yang bekerja secara akurat. Sistem pengapian terdiri dari berbagai
komponen, yang bekerja bersama-sama dalam waktu yang sangat cepat dan singkat
Sistem pengapian memiliki 3 syarat, yaitu :
1. Api yang dihasilkan harus kuat
2. Api yang dihasilkan harus tepat
3. Sistem pengapian harus kuat dan tahan lama
API YANG DIHASILKAN HARUS KUAT
Pada saat sistem pengapian bekerja, yaitu pada saat langkah kompresi, maka suhu dan tekanan di dalam ruang bakar tinggi, sehingga tahanannya menjadi besar.
api yang memercik di busi harus mampu melawan tahanan yang besar agar dapat meloncat dan membakar campuran udara dan bahan bakar.
kekuatan api yang dihasilkan tergantung pada "
Komponen-komponen sistem pengapian, misalnya coil, platina/cdi, sumber tegangan (accu/spull pengapian)
Ketepatan pengapian sangat dipengaruhi oleh penyetelan saat pengapian, nantinya ada 2 macam, yaitu secara elektronik dan secara mekanik
sistem pengapian harus tahan lama karena digunakan secara terus menerus dalam jangka waktu yang lama.
BLOK SILINDER MOTOR BAKAR
1 Blok silinder/Silinder
Blok silinder dan ruang engkol merupakan bagian utama dari motor bakar. Bagian-bagian lain dari motor dipasangkan di dalam atau pada blok silinder,sehingga terbentuk susunan motor yang lengkap. Pada blok silinder ini terdapat lubang silinder yang berdinding halus,dimana torak bergerak bolak-balik dan pada bagian sisi-sisi blok silinder dib
uatkan sirip-sirip maupun lubang-lubang mantel air pendingin yang digunakan untuk pendinginan motor. Silinder bersama-sama dengan kepala silinder membentuk ruang bakar, yaitu tempat melaksanakan pembakaran bahan bakar.
uatkan sirip-sirip maupun lubang-lubang mantel air pendingin yang digunakan untuk pendinginan motor. Silinder bersama-sama dengan kepala silinder membentuk ruang bakar, yaitu tempat melaksanakan pembakaran bahan bakar. Blok silinder dan ruang engkol dapat dituang menjadi satu bagian atau terpisah satu sama lain, kemudian disatukan dengan baut-baut. Variasi lain dalam konstruksi blok silinder ialah dengan pemasangan tabung silinder ke dalam blok silinder. Tabung ini dibuat dari besi tuang atau baja tuang.
Fungsi blok silinder :
- sebagai dudukan kepala silinder.
- sebagai dudukan silinder liner.
- sebagai dudukan mekanisme poros engkol.
Fungsi silinder :
- sebagai langkah bakar torak.
Blok silinder harus memenuhui persyaratan :
- kaku, pembebanan tekan tidak boleh mengakibatkan perubahan elastisitas pada bentuk.
- ringan dan kuat.
- konstruksi memungkinkan pendinginan yang rata.
- pemuaian panas harus sesuai dengan bagian-bagian yang terpasang pada blok tersebut (seperti ; poros engkol, kepala silinder).
Silinder harus memenuhui persyaratan :
- memiliki sifat luncur yang baik, sehingga tahan aus.
- Tidak mudah berubah bentuk.
- kuat terhadap tekanan.
- mudah di overhaul.
2 Tabung Silinder
Penggunaan tabung silinder memungkinkan silinder diganti setiap saat diperlukan, umpamannya karena aus atau sebab-sebab lain. Hal ini akan menghemat waktu maupun biaya. Tabung tersebut di buat dari besi tuang dan mendapatkan perlakuan panas (heatreatment) untuk memperoleh ketahanan terhadap keausan yang lebih tinngi.
Perlakuan Pemanasan (heatreatmant) pada tabung silinder tekanannya pada temperatur yang sesuai sekitar 5200C bagaimanapun juga dibawah perubahan bentuk titik dan pengaturan pendinginan hingga 3000C pada suhu pendinginan sekitar 300C - 400C/jam. Setelah tungku dingin selanjutnya pendinginan dilakukan dengan pemberian sirkulasi udara.
Tabung jenis basah langsung berhubungan dengan air pendingin. Berbeda dengan tabung jenis kering, pemasangannya memerlukan paking untuk mencegah kebocoran air pendingin.
Bila mesin digunakan dalam waktu yang cukup lama, dinding silinder akan sedikit menjadi aus, ini dapat diperbaiki dengan jalan mengebor kembali dinding silinder, silinder yang telah dibor memerlukan torak dengan ukuran lebih besar disebabkan bertambahnya diameter linier silinder.
Bila dinding silinder yang terbuat dari besi tuang aus dan pengeboran tidak dapat dilakukan maka silinder masih dapat diperbaiki dengan jalan memasangkan pelapis silinder (tabung silinder).
3 Jenis Konstruksi Blok silinder
Pada umumnya, bentuk dan kontruksi blok silinder pada beberapa faktor . Faktor-faktor itu antara lain jumlah silinder, susunan silinder, diameter silinder, langkah torak, volume langkah, perbandingan kompresi, susunan katup, cara pendinginan silinder, bahan yang digunakan, bentuk tuangan, cara penungan dan penyelesaian benda tuang.
Jenis konstruksi berdasarkan susunan silinder
a.) Sebaris.
- kontru
ksi sederhana
ksi sederhana - baik untuk 2 silinder sampai 6 silinder
b.) Bentuk “V”
- kontruksi lebih pendek - baik untuk 6 silinder sampai 12 silinder
- sifat getaran paling buruk sehingga jarang digunakan untuk 2atau 4 silinder
c.) Boxer ( Tidur )
- konstruksi lebih rendah tapi lebar - baik untuk 2 silinder sampai 12 silinder
jenis-jenis motor bakar menurut langkahnya
Posted: Kamis, 06 Mei 2010 by world music in Jenis-Jenis Motor Bakar Menurut Jumlah Langkahnya
Jenis-jenis motor menurut jumlah langkah per siklus, untuk motor pembakaran dalam (Internal Combustion Engine) dapat digolongkan menjadi dua golongan, yaitu :
1 Motor Bakar Dua Langkah (2 Tak)
Motor Bakar dua langkah (2 Tak) adalah motor yang menyelesaikan satu siklus dalam dua langkah torak,atau satu putaran poros engkol.Gerakan torak ke TMA adalah untuk mengadakan proses ekspansi. Pengisian muatan segar ke dalam silinder dilaksanakan ketika tekanan muatan itu melebihi tekana gas di dalam silinder. Pada keadaantersebut, saluran pengisi ada dalam keadaan terbuka. Untuk itu, muatan segar harus memiliki tekanan yang lebih tinggi dari tekanan atmosfir.
Gambar Penampang Motor Bakar 2 Tak
·
Cara Kerja Motor Dua Langkah
Pengisian, dalam hal ini torak bergerak menuju TMA (gambar a), tetapi sebelum torak mencapai kedudukan tersebut (masih dalam perjalanan menuju TMA),dimana lubang isap,lubang buang masih dalam keadaan tertutp. Keadaan ini dalam ruang engkol terjadi vakum karena volumenya membesar. Gerak torak selanjutnya akan mencapai kedudukan seperti (gambar b) pada suatu saat lubang isap terbuka bertepatan dengan keadaan vakum dalam ruang engkol. Sebab itu udara luar mengalir masuk ke dalam ruang engkol. Proses pengisian ini berlangsung selama lubang isap dalam keadaan terbuka.
Bila torak bergerak dari TMA menuju TMB maka pada suatu saat lubang isap tertutup. Gerakan torak ini memperkecil volume ruang engkol,sehingga tekanan udara yang ada di dalamnya bertambah (gambar b). Pada kesempatan ini muatan yang terdapat dalam ruang engkol tadi mengalir masuk ke dalam silinder melalui saluran pemindah . Muatan yang masuk ke dalam silinder itu membentuk gerak melengkung ke atas, karena puncak torak dibuat berbentuk sudut pengarah. Pemasukan muatan ke dalam silinder itu selain mengisi silinder dengan muatan segar juga membersihkan silinder dari gas sisa pembakaran . Proses ini dinamakan Pembilasan.
Kompresi, dalam hal ini lubang buang dan lubang pemindah ditutup oleh torak yang bergerak menuju TMA (gambar c). Sementara itu dalam ruang engkol terjadi vakum beberapa saat sebelum torak mencapai TMA muatan dinyalakan sehingga terbakar .
Ekspansi, dalam hal ini torak didorong gas pembakaran sehingga bergerak ke TMB. Ini adalah langkah usaha atau proses ekspansi. Proses ini terakhir sebelum torak mencapai TMB, yakni ketika lubang buang mulai terbuka.
Pembuangan dan Pembilasan,(gambar d) pada waktu torak hampir mencapai TMB luang buang terbuka gas hasil pembakaran keluar lewat lubang buang dan kemudian disusul oleh lubang pemindah. Sementara itu muatan yang terdapat dalam ruang engkol mengalami pemampatan sampai tekan 20 % lebih tinggi dari tekanan atmosfir.
2 Motor Bakar Empat Langkah (4 Tak)
Motor Bakar empat langkah (4 Tak) adalah motor yang menyelesaikan satu siklus dalam
empat langkah torak atau dua kali putaran poros engkol. Jadi dalam empat langkah itu telah mengadakan proses pengisian, kompresi dan penyalaan, ekspansi serta pembuangan. Dibandingkan motor 2 tak, motor 4 tak ini lebih sulit dalam pemeliharaannya mengingat lebih banyaknya onderdil atau bagian mesinnya.
· Cara Kerja Motor Bakar Empat Langkah
empat langkah torak atau dua kali putaran poros engkol. Jadi dalam empat langkah itu telah mengadakan proses pengisian, kompresi dan penyalaan, ekspansi serta pembuangan. Dibandingkan motor 2 tak, motor 4 tak ini lebih sulit dalam pemeliharaannya mengingat lebih banyaknya onderdil atau bagian mesinnya.Titik paling atas dapat dicapai oleh gerakan torak pada silinder disebut TMA. Sedangkan titik terendah yang dapat dicapai oleh ujung atas torak pada silinder disebut TMB. Bila torak bergerak dari TMA sampai ke TMB atau sebaliknya, dikatakan bahwa torak melakukan satu langkah. Untuk setiap siklus, pada motor empat langkah terdapat empat langkah torak, yaitu dua langkah naik dan dua langkah turun. Akibatnya selama siklus itu berlangsung, poros engkol akan berputar dua kali.
1. Langkah Isap
Torak bergerak ke bawah, dimulai dari TMA sampai ke TMB.
Katup isap terbuka dan katup buang tertutup, sehingga campuran bahan bakar dan udara terhisap masuk ke dalam silinder melalui katup isap. Ketika torak telah mencapai TMB, katup isap ini akan tertutup.
Katup isap terbuka dan katup buang tertutup, sehingga campuran bahan bakar dan udara terhisap masuk ke dalam silinder melalui katup isap. Ketika torak telah mencapai TMB, katup isap ini akan tertutup.2. Langkah Kompresi
Torak bergerak ke a
tas, dari TMB menuju ke TMA katup isap dan katup buang kedua-duanya dalam keadaan tertutup, sehingga campuran udara dan bahan bakar dimampatkan, tekanan dan temperaturnya naik
tas, dari TMB menuju ke TMA katup isap dan katup buang kedua-duanya dalam keadaan tertutup, sehingga campuran udara dan bahan bakar dimampatkan, tekanan dan temperaturnya naik3. Langkah Kerja
Ketika torak akan mencapai TMA,
pada saat tersebut busi memberikan loncatan bunga api, kemudian terjadilah permulaan pembakaran campuran udara dan bahan bakar, pada saat ini katup isap dan buang masih tertutup. Dengan terbakarnya campuran ini, gas mengembang mendorong torak ke bawah. Gerakan torak ini menyebabkan torsi pada poros engkol dan menimbulkan tenaga.
pada saat tersebut busi memberikan loncatan bunga api, kemudian terjadilah permulaan pembakaran campuran udara dan bahan bakar, pada saat ini katup isap dan buang masih tertutup. Dengan terbakarnya campuran ini, gas mengembang mendorong torak ke bawah. Gerakan torak ini menyebabkan torsi pada poros engkol dan menimbulkan tenaga.4. Langkah Buang
Ketika torak berada di dekat TMB,
katup buang terbuka dan katup masuk tertutup. Torak bergerak ke atas dan mendorong gas sisa pembakaran keluar silinder melalui katup buang dan saluran pembuang.
katup buang terbuka dan katup masuk tertutup. Torak bergerak ke atas dan mendorong gas sisa pembakaran keluar silinder melalui katup buang dan saluran pembuang.Setelah langkah buang selesai (yaitu torak berada di TMA), katup isap dibuka dan katup buang ditutup. Siklus berikutnya dimulai lagi mengikuti langkah yang sama seperti yang ditempuh pada siklus yang pertama tadi.
jenis-jenis motor bakar
Posted: Kamis, 06 Mei 2010 by world music in Jenis-jenis Motor Bakar
Motor adalah mesin yang menjadi tenaga penggerak atau bagian kendaraan yang membangkitkan tenaga.
Pada umumnya motor bakar terbagi menjadi dua golongan utama, yaitu :
1. Motor Pembakaran Luar (External Combustion Engine)
Adalah suatu proses dimana energi gerak atau mekanis dibangkitkan atau ditimbulkan di luar ruang bakar. Dalam proses pembakaran tersebut, energi dalam bahan bakar diubah menjadi energi panas yang terjadi di luar silinder motor. Sebagai contoh adalah proses pembakaran yang terjadi pada turbin uap, ketel uap, mesin-mesin torak uap, dimana proses pembakarannya berlangsung di dalam ruang bakar ketel uap. Energi panas kemudian mengubah air menjadi uap. Uap dari ketel tersebut kemudian disalurkan ke dalam silinder, dan di dalam silinder inilah uap tersebut lalu menggerakkan torak atau piston, sehingga timbul tenaga gerak atau mekanis.
2. Motor Pembakaran Dalam (Internal Combustion Engine)
Adalah suatu proses dimana energi gerak atau mekanis dibangkitkan atau ditimbulkan di dalam ruang bakar. Proses pembakaran terjadi di dalam silinder motor. Sebagai contoh adalah motor bensin atau motor diesel. Di dalam silinder itu juga energi mekanis dibangkitkan atau ditimbulkan oleh gerakan piston.
secara umum, kendaraan bermotor menggunakan motor pembakaran dalam (Internal Combustion Engine), mengingat motor pembakaran jenis dalam ini mempunyai kelebihan yang banyak dibandingkan dengan motor pembakaran luar.
Beberapa kelebihan tersebut antara lain :
- Lebih hemat atau irit dalam pemakaian bahan bakar,
- Kontruksi mesinnya lebih sederhana dan lebih kecil,
- Berat tiap satu satuan tenaga mekanisnya lebih kecil.
MENGENALI CARA KERJA MESIN 4 TAK
Langkah Hisap
Empat proses tersebut terbagi dalam siklus :
Langkah hisap : Bertujuan untuk memasukkan kabut udara – bahan bakar ke dalam silinder. Sebagaimana tenaga mesin diproduksi tergantung dari jumlah bahan-bakar yang terbakar selama proses pembakaran.
Prosesnya adalah ;
- Piston bergerak dari Titik Mati Atas (TMA) menuju Titik Mati Bawah (TMB).
- Klep inlet terbuka, bahan bakar masuk ke silinder
- Kruk As berputar 180 derajat
- Noken As berputar 90 derajat
- Tekanan negatif piston menghisap kabut udara-bahan bakar masuk ke silinder
—————————————————————————————————————————————–
LANGKAH KOMPRESI
Langkah Kompresi
Tujuan dari langkah kompresi adalah untuk meningkatkan temperatur sehingga campuran udara-bahan bakar dapat bersenyawa. Rasio kompresi ini juga nantinya berhubungan erat dengan produksi tenaga.
Prosesnya sebagai berikut :
- Piston bergerak kembali dari TMB ke TMA
- Klep In menutup, Klep Ex tetap tertutup
- Bahan Bakar termampatkan ke dalam kubah pembakaran (combustion chamber)
- Sekitar 15 derajat sebelum TMA , busi mulai menyalakan bunga api dan memulai proses pembakaran
- Kruk as mencapai satu rotasi penuh (360 derajat)
- Noken as mencapai 180 derajat
LANGKAH TENAGA
Langkah Tenaga
Prosesnya sebagai berikut :
- Ledakan tercipta secara sempurna di ruang bakar
- Piston terlempar dari TMA menuju TMB
- Klep inlet menutup penuh, sedangkan menjelang akhir langkah usaha klep buang mulai sedikit terbuka.
- Terjadi transformasi energi gerak bolak-balik piston menjadi energi rotasi kruk as
- Putaran Kruk As mencapai 540 derajat
- Putaran Noken As 270 derajat
LANGKAH BUANG
Exhaust stroke
Prosesnya adalah :
- Counter balance weight pada kruk as memberikan gaya normal untuk menggerakkan piston dari TMB ke TMA
- Klep Ex terbuka Sempurna, Klep Inlet menutup penuh
- Gas sisa hasil pembakaran didesak keluar oleh piston melalui port exhaust menuju knalpot
- Kruk as melakukan 2 rotasi penuh (720 derajat)
- Noken as menyelesaikan 1 rotasi penuh (360 derajat)
FINISHING PENTING — OVERLAPING
Overlap adalah sebuah kondisi dimana kedua klep intake dan out berada dalam possisi sedikit terbuka pada akhir langkah buang hingga awal langkah hisap.
Berfungsi untuk efisiensi kinerja dalam mesin pembakaran dalam. Adanya hambatan dari kinerja mekanis klep dan inersia udara di dalam manifold, maka sangat diperlukan untuk mulai membuka klep masuk sebelum piston mencapai TMA di akhir langkah buang untuk mempersiapkan langkah hisap. Dengan tujuan untuk menyisihkan semua gas sisa pembakaran, klep buang tetap terbuka hingga setelah TMA. Derajat overlaping sangat tergantung dari desain mesin dan seberapa cepat mesin ini ingin bekerja.
manfaat dari proses overlaping :
- Sebagai pembilasan ruang bakar, piston, silinder dari sisa-sisa pembakaran
- Pendinginan suhu di ruang bakar
- Membantu exhasut scavanging (pelepasan gas buang)
- memaksimalkan proses pemasukkan bahan-bakar
